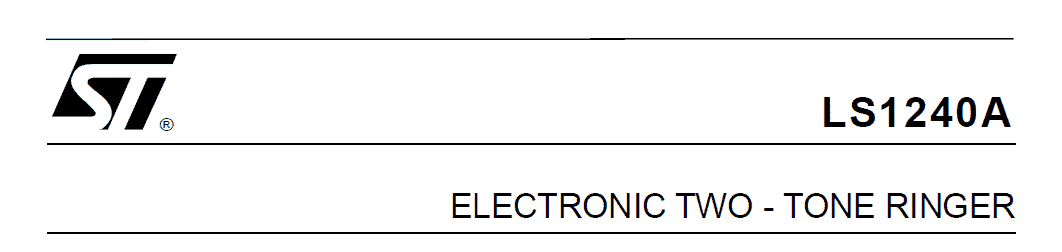

来自SGS Thompson的LS1240A集成电路是专门为产生2音铃声产生电路而设计的。因此，集成电路特别适合于固定电话在接到电话时产生铃声。
然而，在需要双音报警的电路中，只需稍加修改，集成电路就可以很容易地用于正常应用。
技术规格
基本IC是一个8引脚的DIL芯片类似IC 555，有以下规格:
- 非常低的电流消耗，但良好的声音响应在输出。
- 内部内置整流级用于整流交流输入电源，滤波器电容也是集成电路的内置特性。
- 几乎不需要任何外部元件来设置电路。
- 输出音乐音频的音调可以通过电阻器从外部调整。
- 如果IC操作系统使用在固定电话内部，那么IC的电源是通过1uF电容从线路电压得到的。
- 该集成电路能够直接驱动压电换能器，而不需要电感或放大器。
- 该IC还能够直接驱动一个小型扬声器来产生音乐输出。
- 但是扬声器的额定电流必须至少为50欧姆。
- 下面的2个音频铃声产生电路展示了如何将IC LS1240配置为双音频音乐信号产生电路。
详细介绍了LS1240双音发生器IC的Pinout
基于LS1240的双音调音乐发生器的电路图
使用压电元件的双音调发生器
礼貌:
亲爱的Swagatam,
我正试图找到一个电路，以建立一个准确稳定的两频交流信号发生器。
我需要的两个频率是528Hz和40.6Hz的1/13谐波，然后我需要推动一个放大器电路，以达到至少200欧姆。
电压输入理想是15伏直流，我希望通过一个现有的频率发生器与Photomos门开关。
这将有望给我一个50:50 528Hz/40.6Hz的交流信号输出到一个安培。通过Photomos门开关，也在528Hz打开和关闭。
原来的电路精确到小数点后3位。
你能帮忙吗?
非常感谢，
亲爱的基特，对不起，我不知道该如何实施?
亲爱的Swagatham
我组装了这个电路。没有声音，从扬声器/陶瓷传感器。
我的实验中:
1)我试了两个从两个电话中取出的LS1240A芯片。
2)我试了扬声器(2 × 30欧姆的扬声器串联。
3)我使用了与电话相同的压电陶瓷换能器(没有内置振荡器)。
4)我测试了9vdc到17vdc。
我将引脚1 (LINE)短至引脚2 (Negative)。
为什么没有输出....?这个电路是否需要pin1和pin8处的交流电压....?如果是，交流电压的最小和最大范围是什么....?
问候
亲爱的Annil,
集成电路有一个内部整流电路，所以不管输入是交流还是直流，它都应该工作。
然而IC在引脚#1只有一个负引脚，电路中没有其他点与负电源连接，所以我希望你已经正确地连接了这个。
我认为你的IC可能有问题，你可以用耳机代替扬声器进一步确认电路。
