红外传感器IC Datasheet(数据表)，Pinout, Working

TSOP17XX系列集成电路是红外传感器器件，设计用于仅在特定调制频率范围内检测红外频率，并在输出端将其解释为相应幅度的电脉冲。

这样做是为了使传感器对大气中存在的其他形式的红外信号免疫，例如太阳光、荧光灯灯等。该特性允许设备用于各种形式的远程控制应用程序，而无需担心任何形式的外部错误触发。

TSOP 1738系列集成电路广泛应用于红外遥控系统中，如电视机、遥控手机、setop box遥控器等。

引线框架用于组装前置放大器和PIN二极管以及红外滤波器，红外滤波器是一种环氧封装设计。

用微处理器直接对输出信号进行解码，解调过程简单。TSOP 1738系列被认为是红外遥控接收机的标准系列，支持所有重要的传输码。

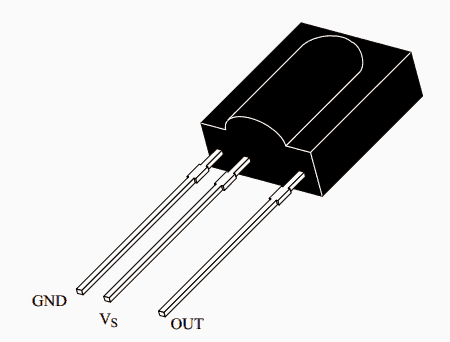

远程红外传感器Pinout详细信息

可用的红外传感器类型

TSOP1740 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz tsop 1750 - 30khz

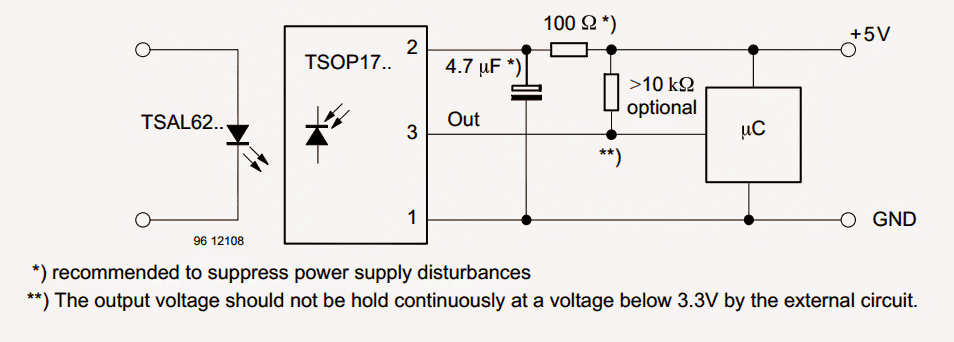

典型的应用电路和连接如下所示

主要电气规范

TSOP 17XX系列在单个封装中提供了前置放大器和光检测器的两个优点

提出了一种内部滤波器来简化PCM频率

TSOP 17XX系列提供了对各种电场产生的干扰的增强屏蔽

它也兼容TTL和CMOS

TSOP 17…系列给出的有源输出是低的

能耗低

TSOP 17…系列对环境光的抗扰度高

TSOP 17XX系列支持2400bps的连续数据传输

该设备提供10个周期/突发，这被认为是最合适的突发长度

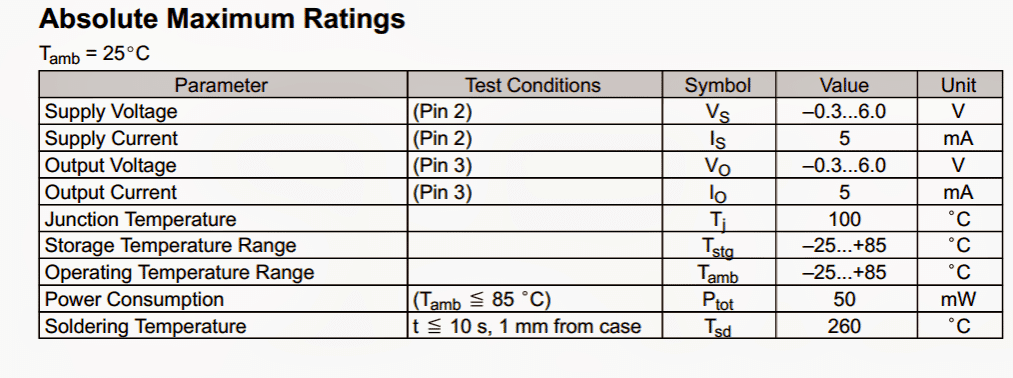

绝对最大额定值

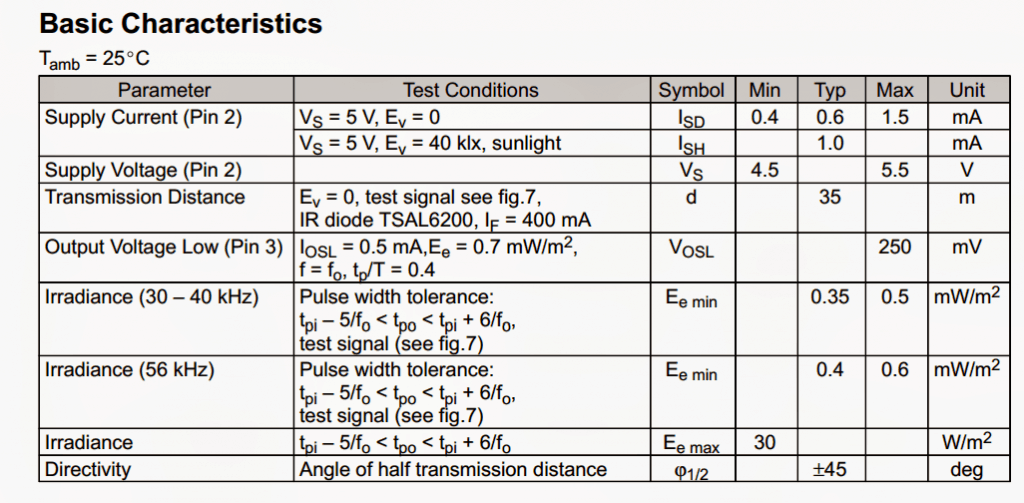

基本特征

用38khz频率-视频进行测试

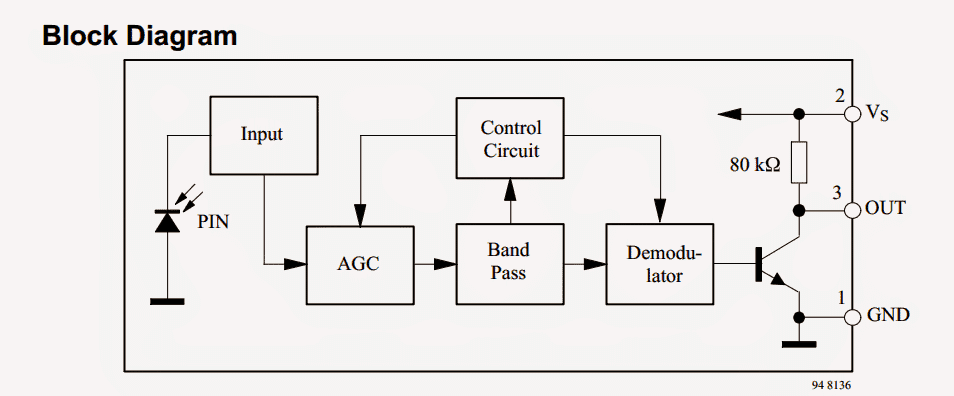

TSOP1738集成电路是如何工作的

TSOP 1738系列的电路设计是为了避免由于信号干扰和噪声而意外产生的任何类型的输出脉冲。

为了抑制或避免这种噪声和信号干扰，TSOP 1738系列通过使用不同的应用来工作，如积分器级、带通滤波器和自动增益控制。

可以通过读取突发长度、载波频率和占空比来区分干扰信号和数据信号。

一个数据信号需要满足的标准或条件如下:

数据信号的载波频率需要接近带通滤波器的中心频率，如a38 khz的频率

数据信号的突发长度必须是10个周期/突发或更长的

对于一个数据信号来说，每次爆发后的间隔时间通常在10个周期到70个周期之间，但至少应该是14个周期。

对于每一个持续时间超过1.8ms的数据信号突发，相应的间隙时间在数据流中的某个过程中是必不可少的。这个间隙时间的长度必须至少等于突发长度。

在一个数据信号中，在连续的基础上每秒可以接收到大约1400个短脉冲

被认为适用的各种数据格式有:Toshiba Micom格式、NEC代码、RC5代码、R-2000代码、Sharp代码、RC6代码和SIRCS (Sony格式)。

在TSOP 17xx系列中，即使在TSOP 17xx系列中应用了干扰信号，也可以接收到数据信号。但是，在这种情况下，灵敏度被降低到一个特定的水平，在这个水平上，意想不到的脉冲可能会发生。使用TSOP 17xx系列时可以抑制的扰动信号有:

直流光源，可以从一个简单的钨丝球到更强大的自然资源阳光

以38kHz连续接收的信号或以非38kHz频率接收的信号

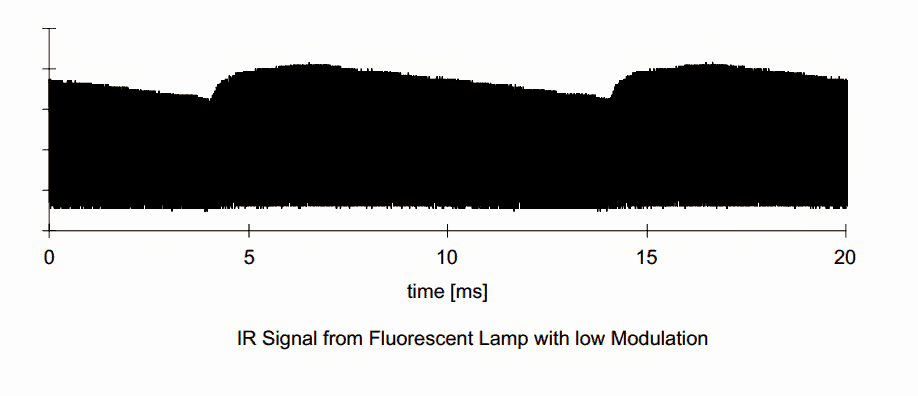

由电子镇流器组成的荧光灯接收到的信号。下图显示了信号调制是如何发生的。
