顾名思义，前置放大电路将一个非常小的信号预先放大到某个指定的水平，然后再由附加的功率放大电路进一步放大。它基本上就像输入小信号源和功率放大器之间的缓冲级。前置放大器用于输入信号太小的应用场合，如果没有前置放大器级，功率放大器就无法检测到这个小信号。
该帖子解释了5个前置放大器电路，可以使用几个晶体管(bts)和几个电阻快速制作。第一个想法是基于拉维什先生提出的要求。
电路目标和要求
- 电子学是我多年来的爱好。我经常浏览你们的网站，发现很多有用的项目。我需要你帮个忙。
- 我有一个FM发射器模块，工作在5伏直流电源，提供连接电脑通过USB或从音频输出从任何其他设备通过3.5毫米音频插孔。
- 该模块在计算机USB模式下工作，信号强度大，质量好，覆盖范围广。但当我从DTH机顶盒通过音频输入插孔连接时，机顶盒和FM模块的信号强度在满音量时都变弱。我认为机顶盒的音频信号电平不够FM模块使用。
- 请给我推荐一个质量好的立体声小信号前置放大器电路，它可以从5或6伏单电源工作，不会负载机顶盒，最好使用好的低噪声运放，并有详细的电路和部件标签。
1)前置放大器使用两个晶体管
一个简单的前置放大器电路可以很容易地组装一对晶体管和一些电阻，如下图所示:
该电路是一种简单的两个晶体管预放大器，其使用反馈回路来增强放大。
我们所知道的任何音乐都是始终变化的频率的形式，因此当在所指示的C1端终端施加这样的变化输入时，相同地跨基站T1和地传送。
较高的振幅被正常处理，并以近似等于电源电压的电位复制，然而，对于较低的杂波振幅，T2允许以允许传递到其发射器的较高比率进行传导。
此时，音乐的实际增强是通过将积累的更高的电位转移到T1的底部，相应地，T1的饱和率非常理想。
这种推拉动作最终会将微不足道的小音乐或数据输入放大到更大的输出中。
这个简单的电路可以将非常小或最小的频率提升到一个相当大的输出，然后用于馈电较大的放大器。
所讨论的电路实际上广泛用于老式盒式录音机的前置放大器级，用于增强来自磁带头的分钟信号，从而使这个小型放大器的输出与连接的高功率放大器兼容。
零件清单
- R1 = 22K.
- R2=220欧姆
- R3=100k
- R4 = 4 k7
- R5 = 1K.
- C1 = 1超滤/ 25 v
- C2 = 10 uf / 25 v
- T1/T2=BC547
可调节的前置放大器电路
这个有用的前置放大器电路是上述设计的改进版。它有一个电压增益，可以通过使用一个适当值的反馈电阻设置在5倍到100倍之间的任何水平。输入阻抗高，通常约800K和低输出阻抗约120欧姆。
电路产生的噪声和失真都很低。
最大输出信号电平约6伏特峰对峰可以处理前裁剪发生。
该图显示了该装置的电路，这是一种直进式双晶体管直接耦合布置，两个晶体管均采用共发射极模式。R2通过Tr1提供局部负反馈，并提供一个方便的点tn，可将整体负反馈应用于电路。
该反馈通过D.C的Tr2的集电器获得。阻挡电容器C3。RF的值确定应用于放大器的反馈量。该组件的值越低，施加的反馈越多，该单元的闭环电压增益越低。
所需的射频值是用所需电压增益乘以560得到的。因此，例如，一个十倍的电压增益要求Rf的值为5.6k。建议电压增益应保持在前面所述的限度内。C2滚动放大器的高频响应，这是必要的，否则可能发生不稳定。
即使放大器的电压增益为100倍，该装置的高3dB响应仍在200kHz左右。当用作下增益时，上-3dB点按比例推高。顺便说一下，较低的-3dB点约为20赫兹。
另一种晶体管前置放大器设计
这是一个高阻抗输入2级前置放大器，具有可调电压增益，从1.5到10。这种增益可以通过设置VRI来改变，并且在需要经常改变MIC灵敏度的地方变得很方便。
如上所示，该电路实际上是为水晶话筒或陶瓷墨盒设计的。
零件清单
2） 使用场效应晶体管
第二个前置放大器设计看起来更简单，因为它使用一个低成本的JFET。电路图如下所示。
该电路不言自明，可与任何标准功率放大器集成以进一步放大。

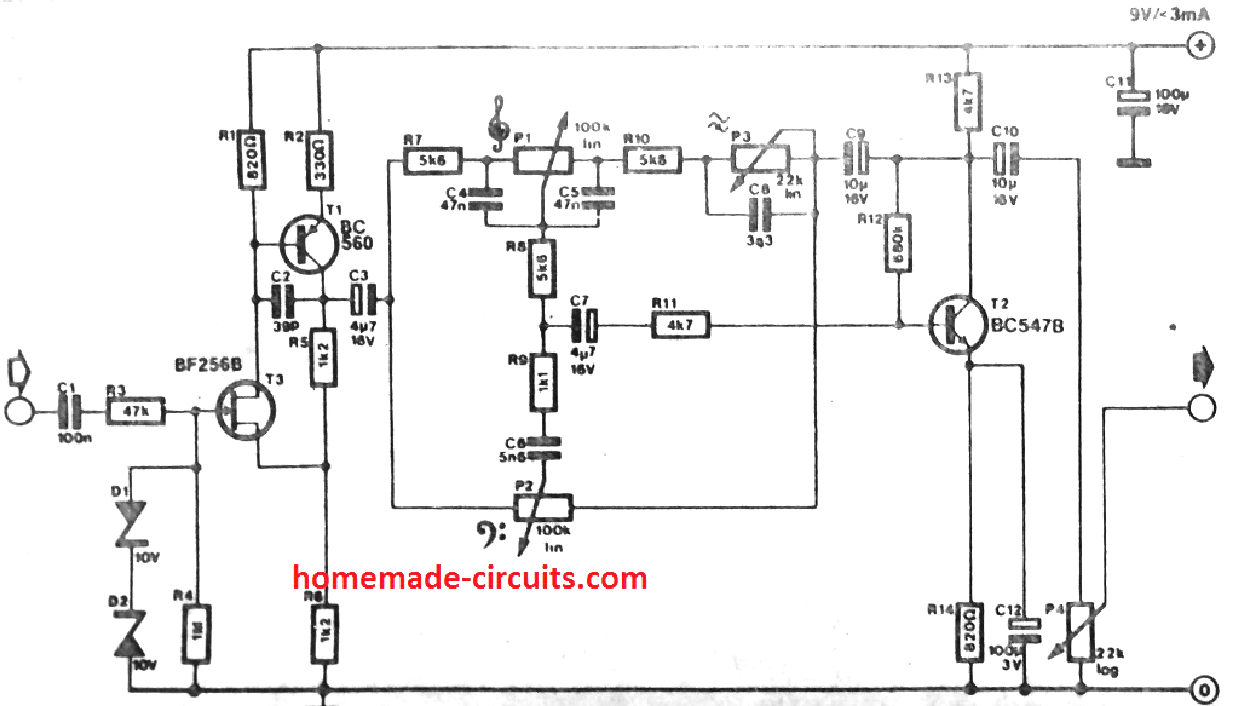

吉他前置放大器
通常需要将电吉他与混音面板、音频平台或便携式录音室连接起来。
就线路而言，这可能不是一个问题，然而匹配吉他组件的高阻抗与低阻抗的线输入的混合面板成为一个问题。
甚至这些单元的高阻抗输入都不适合吉他输出。一旦吉他被插入这种输入，你几乎看不到一个信号可行的面板或甲板处理。
它可能会把吉他连接到(高阻抗)麦克风输入，然而，这通常太敏感的功能，导致吉他信号剪辑太容易。
本文介绍的匹配放大器答案答案这些困难：它具有高阻抗（1M）输入，可容纳超过200 V的电压。输出阻抗相当小。放大是X2（6 dB）。
提供双音控制、状态控制和音量控制。该电路设计用于高达3 V的输入电平。在该电平上，失真会上升，但这可能是吉他音乐的一个不错的结果。
真正的输入信号剪辑不会发生，直到最终大大高于最低吉他规格的水平被使用。电路由一个9伏(PP3)电池供电，电路通过电池产生大约3毫安的电流。
3） 采用集成电路LM382的立体声前置放大器
在这里这是另一个很好的小前置放大器电路使用双运算放大器集成电路LM382。由于IC提供了一个双运算放大器包，因此可以为立体声应用创建两个前置放大器。从这个前置放大器的输出可以预期是非常好的。
零件清单
R1, R2 =见下表。
R3，R4 = 100K 1/2瓦5％
C1，C2=100nF聚酯纤维
C3至C10 =见表
C11至C13=10uF/25V
IC1=LM382
4)平衡的前置放大器
如果你正在寻找更复杂的东西，你可能想尝试这个平衡前置放大器设计。对电路作了详细的说明本文您可以参考您的阅读乐趣。
5)前置放大器与音调控制
音调控制通常包括低音和高音功能，用于调整音乐的动态质量。然而，由于音调控制也有能力放大传入，它可以有效地像一个优秀的Hi-Fi前置放大器电路stage。我们有一个两种工作方式的系统，既提高音乐的音质，也为随后的功率放大阶段预先放大音乐。
第五个前置放大器的完整电路如下所示：
更新
以下是可能对您感兴趣的更多前置放大器电路。
6） 低Z（阻抗）话筒前置放大器电路
到目前为止所描述的电路，当然，只适合使用高阻抗麦克风，并提供不足的增益使用低阻抗类型。这些通常提供大约0.2mV的输出信号电平。大约是高阻抗麦克风的十分之一。
电路图所示为可与低阻抗话筒配合使用的前置放大器，其输出信号应为500mV左右。R.M.S.样机被发现在200欧姆和600欧姆阻抗的动态话筒上都能正常工作，但它也应该能在200欧姆和600欧姆阻抗的动态话筒上正常工作驻极体类型它具有内置的FET缓冲器放大器，但没有升压变压器。该电路的未加权噪声性能与前一电路的噪声性能不一样好，但仍然约为-60dB，参考了500mV窄尺寸。
该电路真的是对第二种设计的适应性。FET输入级使用公共栅极模式而不是公共源。公共栅极配置与低输入阻抗（几百欧姆）合理地提供合理良好的电压增益，这与微电脑相匹配。电路中唯一的其他变化是TR2的发射极直接连接到负电源轨，这里没有反馈电阻。这样做是为了提高电路的增益，这是前面所述的电路的增益，对于低阻抗麦克风需要大约十倍。
零噪声前置放大电路
在许多应用（音频、计算设备、航空航天放大器、通信等）中，需要一个极低噪声的前置放大器级，几乎任何可以将噪声降低1 dB的模型策略都受到所有相关人员的热情欢迎。
下面演示的电路提供了一个基本的设计概念，虽然不太理想，但迄今为止的最终结果令人鼓舞。即使在我们的指尖使用高灵敏度的测量设备，我们仍然无法确定几乎任何输出噪声信号！话虽如此，目前似乎还有一个遗留问题：电路的增益为零。
自动增益控制前置放大器电路
这种麦克风前置放大器具有自动增益控制功能，在广泛的输入范围内保持输出质量相对一致。该电路特别适合于驱动无线电发射机调制器，并能实现大的典型调制指数。这可以应用于功率放大器系统和对讲机，以提供更好的可理解性，并弥补不同的扬声器规格。
具体的信号放大器级为T2，工作在共发射极模式，输出信号从其集电极提取。输出信号的一部分由发射极跟随器T3提供给包含D1/D2和C4的峰值整流器。通过C4的电压用于调节T1基电流，该基电流构成输入衰减器的一部分。
在信号浓度降低时，C4上的电压最小，T1对电流的拉动很小。当输入信号电平升高时，C4上的电压升高，T1开得更大，对输入信号的抑制更大。总的效果是，随着输入信号的增加，它必须经历一个增加的衰减程度，因此输出信号在一个广泛的输入信号范围内继续保持合理的恒定。该电路适用于具有高达1伏的峰值输入电平的输入。麦克风可以用一个小喇叭代替，把电路转换成对讲机。
1.5 V前置放大电路
当大多数放大器没有足够的输入灵敏度和几乎没有任何空间在他们的外壳，独立的低功率前置放大器可以集成在外部可能是非常有用的。
这些设备需要最少的部件数量，并且可能只用一个干电池供电。
下面解释的独立1.5 V前置放大器电路由发射极跟随器之前的单个放大晶体管组成。直流负反馈保持工作电平稳定。
增益大约是x 10到x 20。如果信号源提供的阻抗超过100 k欧姆，则可以通过P1实现一定程度的增益控制。一个合理的长期电池备份可以通过使用几个1.5伏的干电池(串联)而不是一个。
如果功率下降在1伏下，放大器可能会停止运行。典型的干细胞经常迅速耗尽至1伏，并且随后必须抛弃，但是两个细胞中的每一个降至0.5伏时可能需要更长时间。3伏电源的电流绘制可能在450微安约有450微安。
其它前置放大器电路
微伏前置放大器
这种前置放大器设计可以放大微伏范围内极小的输入信号
结果，前置放大器必须提供大量的电压增益，以便将输出与高固定放大器匹配，这需要信号电平1000倍。因为输入信号可以以每个八度度的6dB的速率升高，所以前置放大器也必须提供均衡。然而，在增加音频频率时，低微升频率效率低，并且需要相当低的滚动。Q1和Q2用于典型的两级直接耦合的公共发射极放大器，具有由C3和R4提供的频率选择性的负反馈。
此外，输入级的中频电压增益调整在46dB左右。在这种低输入电平下，显然需要低噪声晶体管(如BC109C)来获得优异的性能。它还有助于在低集电极电流(约200uA)下运行Q1。Q3作为一个低增益共发射极级，提供额外的放大。R9增加负反馈来调节Q3的电压增益，给定值产生约14dB的增益。
