该柱子解释了一种简单的25到36瓦瓦斯特电路，其可用于分配范围内的所有荧光管应用。
可以通过以下讨论理解所提出的电子荧光镇流器的电路：
预热器阶段
包括两个MOSFET的半桥阶段由IC触发，用于启动管丝的所需预热并将管撞击成完全照明。
通过向电路的正线提供所需的启动电流，通过存在RVCC1和RVCC2来促进即时启动。
电荷泵电路
同时，通过CSNUB，DCP1和DCP2制造的电荷泵部分控制了IC开始振荡的情况下的情况。
LRE和CRES形成谐振罐电路，负责为用于点火管有用的过渡功能产生高电压。它还有助于提供用于管的可调光作用的低通滤波。
您还可以引用DC阻挡电容CDC，旨在将灯电流保持在AC电位，这对于防止汞合并和灯在尽可能的端部闪烁。该功能可确保具有很大的强度较长的灯泡寿命。
LRES：A，B是谐振线圈中的次级绕组，其包括用于最佳地预热，并且还用于实现特色可调可调动作。
它还允许通过从丝源中提取隔离电流供应来使用单个电阻器RCS进行所需电流检测。通过电阻器，电容器网络：CFB和RFB制造的反馈回路，将跨RCS的电流应用于IC的暗面引脚。
调光阶段
调光网络包括电位器控制，其基本上为IC的暗销提供了变化的参考电压，使得灯的调光可以手动调光到任何所需的水平。
RLMP1和RLMP2定位用于检测可以在输出处使用的灯的存在。
一旦通过该阶段检测到灯连接，电路就会启动上述功能，立即将管照射到其最佳强度。
确保100％点火
除了上述外，IC IRS2530D还具有一些出色的内置特征，例如100％确保的连接管的点火和即使在来自电源输入的低电压条件下也可以持续恒定的管。此外，所有这些都是通过使用极少数量的组件来实现的。
谢谢国际整流器为我们提供讨论的单芯片电子镇流器电路。

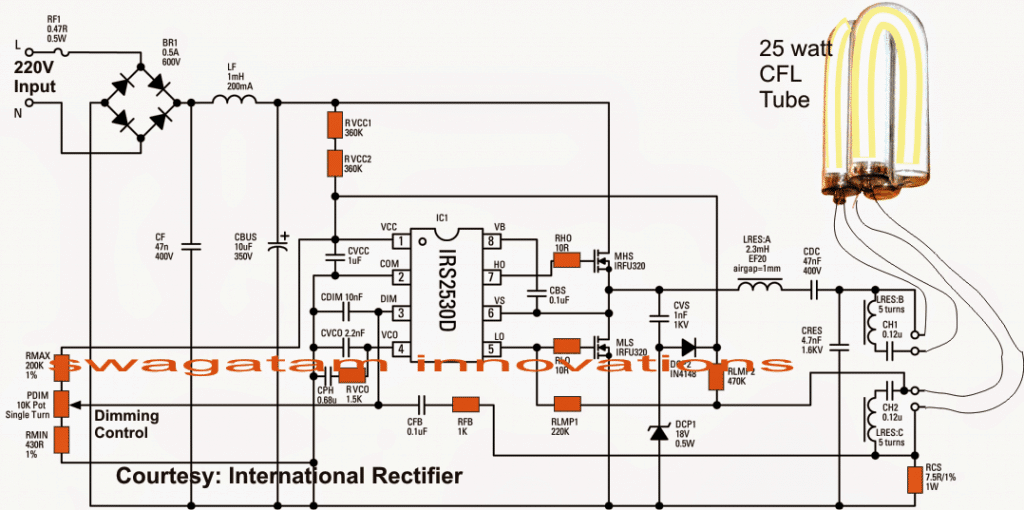

电路图
嗨Swagatam，
我一直在阅读你的帖子并尝试一下。目前我陷入了追随的想法 - 希望你能让我离开它。
考虑到这一点测量分配在10个等部分的固定距离（一个分压器串联10个1k电阻，并且10V DC施加的10V DC产生每电阻1V的液滴）。
当主体从比例0移动到任何上述电阻器接触时，它基本上读取该接触的电压 - 从而导致覆盖的距离。
我想使用LM3914显示LED条形图所涵盖的距离 - 但我无法准确检测电压下降，从而覆盖的距离。尝试了rref，rhi，rlo的几个计算 - 但所有人都在徒劳的;有时甚至覆盖4个街区的距离显示5个条形，而有时距离9个块显示8个条形。
在LM3914 IC内的电阻值的准确转换中丢失。
您的帮助受到赞赏。改善它或用于测量等距飞机上距离的新设计的任何建议将有所帮助。
谢谢。
在施施施加器时，LM3915 IC在其引脚＃5的响应将是非常线性的，因此首先确定将导致输出增加到10个电阻器的电阻范围。
您可以通过将10k预设的外部引线连接在销钉＃5和IC的地面，然后通过1K电阻将预设的中心引脚连接到10V源。现在，您可能会改变预设并检查电阻值在输出引脚上的LED序列。为了提高您可以尝试100K预设或锅而不是10k持久性的准确性。
