这篇文章解释了一个简单的水流量计/传感器电路使用霍尔效应传感器和脉冲计数器电路。
参考下图，我们可以看到一种安排，包括一个圆形的外壳，有一对管道钻在和一个圆形涡轮形状的轮安装在外壳内。
它是如何工作的
管道连接允许水通过一个插入和流出的另一边的外壳插入。
延伸的涡轮螺旋桨或机翼被故意放置在流动的水的路径上，这样它就开始旋转，以响应施加在轴上的流动的水的力。
可以看到磁铁附着在其中一个涡轮螺旋桨的外端，和固定补充霍尔效应磁传感器在外壳的外围。
当涡轮机旋转响应水的流量或流量压力，附着的磁铁切断附近的霍尔效应传感器，在每个旋转周期诱导触发电压到它。
与数字解码器电路集成
与水的流量相对应的霍尔效应传感器的脉冲电压被适当地馈送到级联IC 4033, 7段译码电路，以指示在任何特定时刻记录的水的消耗量。

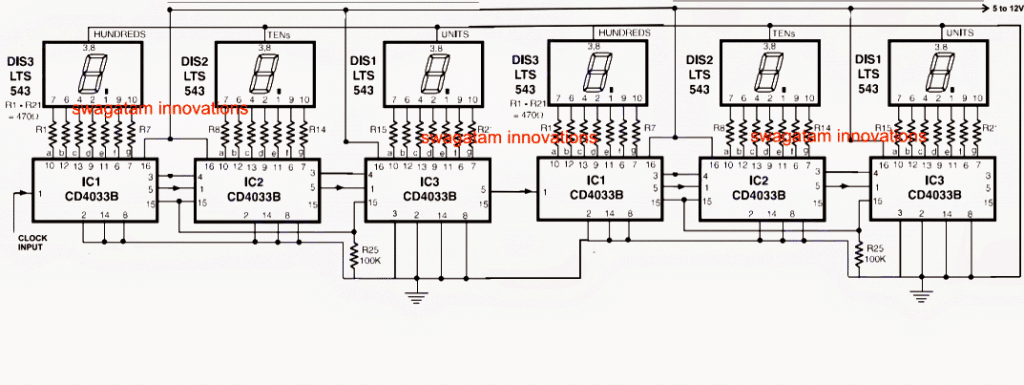

上面的图像显示了一个3位脉冲计数器，电路的时钟输入可以与霍尔传感器触发器集成，以得到预期的用水量率。
可以用旧的盒式磁带头代替霍尔传感器。我很欣赏电路设计师。
是的，可以尝试....它应该工作
你好，先生，我家里的水系统出了问题，即使深井里没有水，我们压力箱的交流电机也一直在运行。如果发生这种情况，没有人手动关闭电机，如果没有水从它的水泵出来，它可能会破坏水泵，将浪费大量的电力/先生。我希望再次得到您的帮助，先生……非常感谢您.....
你好，艾伦，你可以尝试第一个，这是在下面的文章中给出的最简单的选项:
//m.addme-blog.com/municipal-water-supply-sensor-pump/
电路不会自动启动泵。你将必须连接一个按钮开关跨越两个箭头点。按下这个按钮将使继电器接通，电机将开始抽水。当水连接到探头端子时，你可以松开开关，因为现在水桥将锁住继电器，保持电机运行……直到水源的水耗尽，没有水来桥接探头。马达将停止转动。
