如何测量BJT的增益(β)

在这篇文章中，我们将研究一个简单的运放电路设计，它可以用于测量beta或一个特定的BJT的正向电流增益。

什么是(β)

β (β)是每个BJT固有的正向电流增益。它决定了特定器件放大电流的能力的效率。

这些值可以在特定设备的数据表中通过最小或近似在特定设备的数据表中找到。

这意味着一个人可能不知道BJT的真正前向增益值，直到其实际上在给定电路中测试。除非我们能够使用如下所述的简单电路进行繁琐的乏味，否则可以使用简单的电路：

请注意，名称相同的两个晶体管(如BC547)可能有不同的beta。下面的电路可以获得特定晶体管的值。

操作细节

参考电路图，我们可以看到它由一个在晶体管左边的电压到电流转换器和一个在晶体管右边的电流到电压转换器组成。左边的电压到电流转换器负责控制晶体管的发射极电流，就像电流到电压转换器可以控制晶体管(BJT)的基电流一样。

后一种转换器设计是通过使用反相运放而实现的，不包括输入电阻。

可以模拟，当给基电流供电通过虚地(点X)时，只要输出VB与运算放大器的输入电流(Ib)成比例，电位(电压)就不受电流的影响。

现在控制发射极电流的电路是电流电压转换电路，它为晶体管的发射极提供电流。

晶体管的基极保持在0伏(当虚地给运放的反相端和非反相端供电时)，使发射极上的电压保持在-Vbe。

这确保了通过对电压转换器的输入电流建立发射极电流，通过测量电流 - 电压转换器的输出电压来获得所得到的基电流。

也就是说,

= 1 + IE / IB。作为IE = va / r1和ib = vbr2
1 + [VA x R2] / [VB x R1] = 1 + [VA x R2] / [VB x R1]

r1 = r4 = 1k，r2 = r3 = r5 = 100k，= 1 + [va x 100k] / [vb x 1k]。

将V+ = VA代入，晶体管的β (β)由公式得到:

β = 1 + 100 v + / vb

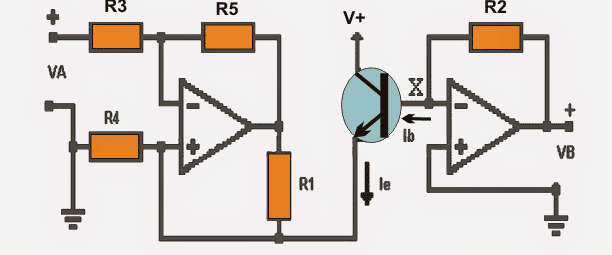

线路图
