低压差(LDO)稳压器IC KA378R12C -引脚和工作规范

上次更新了2019年6月29日经过Swagatam.10评论

本文介绍了一种通用低阻稳压器(LDO)芯片KA378R12的引脚功能和数据表，并给出了该芯片在实际应用中的电路图。

Jon先生提出了相关的问题，这激发了我更新这篇文章。问题可以在以下段落中看到：

技术规范

我通过电子邮件发送的原因是一个低辍学12VDC电压稳压器。我正在研究的是LED制动灯组件是输入电压需要是11.5-12.5 VDC。

使用常规的12v稳压器，掉电电压过高。当车辆运行产生14.5伏电压时，它工作正常。随着汽车发动机关闭，输出电压从这些稳压器IC下降到低。我在看Fairchild的KA378R12CTU，我把数据表也包括进去了。你还有其他建议吗?

谢谢你！
乔恩·克伦

电路分析

嗨jon，

我认为这是您选择满足您的要求的完美选项，请继续并将其用于应用程序。

该设计

回到我们提出的低压丢弃调节器IC KA378R12，它与我们非常相似普通12V固定稳压器，如7812，或12V / 5AMP调节器版本除了这种设备能够产生12V输出的差异，具有令人印象深刻的低压差0.5V。

集成电路是一个12 v电压调节器能产生一个固定的12 v输出最大3安培电流,辍学的几乎在其输入和输出终端,0.5 v的意思,即使12.5 v输入你可以预期输出产生一个一致的和固定的12 v。

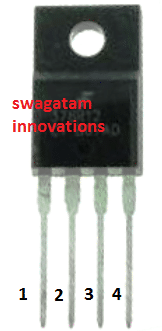

我们可以看到，这个IC有4个针脚，而不是我们通常在其他传统的稳压IC中发现的3个，这些针脚的功能可以从以下几点来理解:

引出线的细节

引脚1是IC的输入引脚。最大35V DC可以应用在这个引脚上。

PIN＃2是IC的输出引脚。可以在该引脚排列中实现12V固定的低压差输出。

PIN＃3是公共接地引脚。上面讨论的输入和输出电压参考了该公共接地引脚，这意味着它形成输入的负线以及输出电压，以及负载

引脚4具有“禁止输出”功能。该引脚应至少输入2V，以保持输出使能和正常工作，不超过35V或输入电源水平。

然而，一个零伏触发器或在这个引脚上的接地连接将立即使输出零伏通过禁用IC。

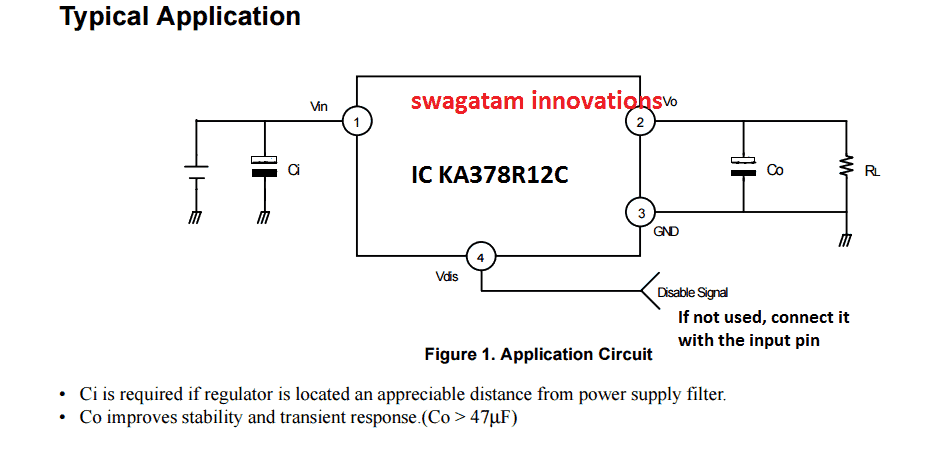

应用电路图

使用上述解释的低滴12V调节器KA378R12的基本电路图可以在以下图像中见证：

内置保护

除了低压差特性，IC还具有一些突出和有用的保护功能，如峰值电流保护、热关闭、输入过电压保护和输出失能特性(前面已经讨论过)。

Jon先生的反馈

嗨Swagatam,

我正在使用我们讨论的这个监管机构。但它是一个固定电压调节器，它是一个高电平的微小电压。我的LED板是12 volt，总放大器绘制为1.50安培。在12.3V时，它会产生多大的热量。11.9V完美。有关如何带下电压的任何建议？我可以使用电阻将它抽取下来吗？或者交换稳压器会更换更好的替代品吗？如果是这样，你能指向我的原理图的方向。

谢谢你！

乔恩·克伦

我的回答

嗨jon，

IC被评定为处理3放大器，因此1.5安培不应该是提到的IC的问题

您可以为其添加一个大型散热器来控制热量。

我可以建议您一个交换稳压器，但这可能涉及复杂性和许多调整。

你还喜欢：

关于Swagatam.

我是电子工程师（Dipiete），爱好者，发明家，示意图/ PCB设计师，制造商。我也是网站的创始人：https://www.homemade-circuards.com/，我喜欢分享我的创新电路想法和教程。
如果你有任何电路相关的查询，你可以通过评论互动，我很乐意帮助!

Kesava Raj.说

2017年6月6日在下午3:31

海先生……

如何使用PIN NO 4 ...
需要任何电阻器或直接直流..

LM78系列许多o/p可用5、6、9、12、24v，与KA378R12C型号ic相同

回复
- Swagatam.说

  2017年6月7日5点15分

  Hi Kesava，它可以直接连接，没有任何电阻。

  据我所知，上面的IC只有12V…

  回复
乔恩·克伦说

2017年6月14日上午7:06

调节器具有许多不同的电压，也可以调节。3.3,5,8,9,12VDC和1.25-32VDC可调节35V最大输入。
http://www.mouser.com/Fairchild-Semiconductor/Semiconductors/Power-Management-ICs/Voltage-Regulators-Voltage-Controllers/LDO-Voltage-Regulators/_/N-5cgac?P=1z0zlebZ1z0z63x

回复
- Swagatam.说

  2017年6月14日晚上12:30

  谢谢你为我们更新信息，乔恩，非常感谢。

  回复
标记说

2017年10月20日上午10:43

你好，斯瓦格塔姆先生，日安。我有一个问题，请务必帮助。我有一把电吉他，如果把它插在扩音器上，就会有噪音。如果我触摸弦，噪声会自动最小化。你能帮我把什么放在绳子上，这样噪音就会消失了吗?

回复
- 赃物说

  2017年10月20日11:40

  你好马克,似乎你的放大器不妥善接地,确保地面线路放大器的夹到底盘或外壳和电源与底盘地面也夹紧,如果与你家接地线连接底盘,也确保你的吉他的身体与地面线路。

  回复
皮特说

2018年7月15日在上午4:42

嗨，我正在查看使用IC Ka378R12稳压器的调节器电路。
我有一个12VDC太阳系，在白天从大约12.7Vdc到14.5 VDC运行。
我需要有接近12伏直流输出尽可能，认为这个电路将是完美的。
我打算为C1和C0使用47uF 50v电解电容器。然而，我不太确定什么值的电阻器应该得到所需的最小2v，以保持电路运行。
欧姆值和额定值将是伟大的。
任何建议将不胜感激，谢谢

回复
- 赃物说

  2018年7月15日在上午10:11

  嗨，您可以使用此IC进行上述目的，2V是保持输出开启的最低要求。您可以直接使用IC的输入引脚＃1将此引脚＃4连接，使其保持在输入电压电平，并且只要输入电压有效，就能确保启用的输出。

  回复
  - 皮特说

    2018年7月19日在上午3:36

    嗨
    我还有一个关于KA378R12调节器的问题。
    我需要这个设备的散热器吗?如果需要，有多大?
    我打算运行它接近它的最大3安培，因此假设我将需要一个。
    事实上，我将使用其中的5个设备。其中4个可以为2个摄像头供电，每个摄像头使用350mA，可能不需要散热器。
    最后一个将推动我的DVR，它再次使用大约2个放大器的信息，这个关于散热器的问题适用。

    回复
    - 赃物说

      2018年7月19日在上午10:35

      虽然集成电路有内部的热保护，散热片将允许集成电路有效地工作，所以它是必需的。尺寸将需要与一些实验检查，我将推荐一个鳍型3 x 3英寸散热器，应该做这项工作。

      在350mA时也可能需要一个散热器，但是需要实际检查，如果热量是可控的，那么就不需要添加它。
