本文讨论了9种有趣的LED追逐电路的构造，它们不仅创造了美丽的奔跑光效果，而且易于构建。
我们还讨论了如何将这些修改成一个普遍称为“骑士骑士”追逐电路的设计。
这些主要包括LED以及通过双向晶闸管的市电灯泡。所提出的电路是无变压器的，因此体积小、重量轻。
什么是轻型追踪器
光雕刻工装饰灯或者以不同的移动模式排列的LED，产生追逐灯或跑灯的效果。这些看起来非常有趣，而且非常引人注目，这就是为什么这些类型的照明装置在当今世界获得了巨大的普及。
虽然更复杂的照明可能需要集成微控制器集成电路，但通过普通集成电路如IC 4017和IC 555可以产生更简单但非常有趣的灯光效果，如下图所示。这种设计只需要很少的配置组件。
简单LED追逐器电路图(100K壶可以调整，以获得任何想要的追逐速度或速率)
零件清单
除非指定，所有电阻都是1/4瓦5%
- 1 k = 11号
- 10K=2nos
- 100K锅= 1no
电容器
- 0.01超滤陶瓷盘
- 10 uf / 25 v电解
- 半导体
- 红色led, 5mm高亮度或根据需要= 11nos
- IC 4017=1个
- IC 555 = 1no
如在该配置中所见，响应于来自IC 555的脉冲，IC 4017在连接的10个输出led上生成运行或追逐光图案。只要IC 555保持对IC 4017引脚14的脉冲，追逐模式就会从头到尾不断重复。
如何计算追逐器速度
追踪器的速度可以很容易地通过确定IC 555的正确频率来调整，如下所述:
IC 555频率的公式是= 1/T = 1.44 / (R1 + R2 x 2) x C，其中R1是引脚7和正线之间的电阻，R2是引脚7和引脚6/2之间的电阻。C是引脚#6/2和接地之间的电容，应该用法拉表示。
TL = 0.693 × R2 × C (TL为时间低或频率关闭时间)
TH=0.693 x（R1+R2）x C（TH指频率的时间上限或开启时间）
D =占空比= (R1 + R2) / (R1 + 2R2)
或者,
R1 = 1.44 x (2 x D-1) / (F x C)
x (1 - D) / (F x C)
连接的灯大多是led，但它也可以与市电操作的灯一起使用。
虽然上面的设计看起来很棒，但使用相同的IC 4017和IC 555组合，通过一些微小的修改，可以创建更复杂和有趣的灯光效果，如下所述:
LED骑士骑士追逐电路
在这里提出的第一个概念基本上是一个运行的光效应发生器电路，相当类似的效果产生的流行“骑士”汽车。
该电路主要由IC 555和IC 4017组成，用于实现所需功能。IC 555用于产生馈送到IC 4017的时钟输入的时钟脉冲。
这些从IC555接收到的时钟脉冲在连接到IC 4017各种输出的led上转换成次序或追逐效应。
在正常模式下的IC 4017会生成一个简单的开始端测序的led在发光二极管点亮和关闭一个接一个在序列模式率由IC555旋塞频率,这将不断重复,只要单位保持动力。
然而，在建议的骑士LED光追逐器电路中，IC4017的输出使用一组二极管以特殊方式配置，这使得输出序列能够产生连接LED的来回追逐，仅通过6个LED，而不是正常模式下的10个LED。
它是如何工作的
从第一个电路图中可以看出，该设计产生了一个反向向前移动效应响应IC555产生的时钟的LED的数量，IC555基本上是作为一个不稳定电路连接的。
这个稳定的频率可以通过调整相关的500k锅来改变，这反过来影响LED测序速度。
整个电路通过一个紧凑的无变压器供电电路供电，从而避免了笨重的变压器或昂贵的开关电源。
该电路也可以通过在输出led中加入一些可控硅来改进，以用于照明市电操作的灯泡。
第二个图显示了完整的安排，我们可以看到6个可控硅通过1k电阻被操纵在LED输出端。
同样，该电源操作的骑士灯追逐器不依赖于笨重的电源级，而是采用简单的电容电源来实现拟议的行车灯或追逐LeD效果。
警告:电路没有与市电交流电源隔离，因此在通电和裸露的情况下接触是非常危险的。
零件清单
- 1 k = 1
- 22K=1
- 1M=1
- 10欧姆= 1
- 500K锅= 1
- 1超滤/ 25 v = 1
- 1000uF/25V=1
- 0.47uF/400V PPC = 1
- 12V齐纳1瓦特= 1
- 1N4007二极管= 4
- 1N4148二极管= 10
- led = 6
- IC 4017 = 1
- IC 555=1
视频:
骑士骑士电路使用220V市电灯
骑士追逐者使用12V灯泡
通过对上述电路进行以下修改，上述电路也可以有效地用于汽车安装。电路说明了该设计如何应用于12V汽车车灯的照明。
2） LED扫描器电路野马型
在接下来的想法也是一个追逐电路，它产生一个LED扫描仪类型的错觉，通过不同的排序照明模式在附加的LED阵列。这个想法是丹尼·苏克南先生提出的。
技术规格
我想为我的汽车独家新闻制作新的骑士野马灯。我读到的是。它由480个不同的LED组成，排列成三行，每行80个，然后分成两个面。
我的问题是如何构建它。我想使用的尺寸是12英寸长，1/2英寸宽。通过该维度，我将获得多少行LED。使用什么样的led？扩散器壳体可以使用什么？控制箱的用途。
设计
如视频所示，在实际的骑士LED扫描仪单元中，精确地说，有多达29个功能，使用分立元件和不使用MCU实现这些功能几乎是不可能的，然而，在这里，我们将看到如何仅使用少数几个组件就可以实现其中的一些功能。拟议的野马LED扫描仪电路的两个主要功能可按照以下说明进行评估：
1) led以条形方式从条形的两端发光，并在条形的中心汇合，明亮地照亮整个模块。
在下一个序列中，LED开始按照与上述相同的顺序从外部末端关闭，直到所有LED关闭。
上述程序的速率或速度可根据个人喜好通过壶进行调节。
2)第二次扫描序列类似于上述，除了关闭程序是一次完成所有led，而不是一次一个。
使用一对74LS164集成电路和一个555集成电路振荡器可以很容易地实现上述两个功能，如下图所示:
电路图
寻找流星雨LED效应电路?请看看这篇文章
采用IC 74LS164作为控制器
在所示的野马扫描仪LED灯电路中，一对8位并行输出移位寄存器ICs 74 ls164由配置为时钟振荡器的IC555驱动。
在设计中可以考虑以下两种模式来理解电路:
从上面的电路图中可以看出，3极9掷开关用作转换开关，用于模拟上面章节中解释的2个功能。
在模式1中，S1如电路图所示连接，在此位置，LED以顺序LED条形方式点亮，IC555的每个时钟上升沿都亮起，直到所有LED亮起且最终“高”达到引脚16，当T1瞬间重置两个IC时，立即关闭所有LED。在实际原型中，来自Q9---Q16的LED必须布置为Q16朝向Q8，而Q9朝向相关条带的外端。
一旦发生上述情况，一个新的循环就会重新开始，只要S1的位置没有改变，这个循环就会一直重复。
模式#2
在模式2中，我们考虑开关S1连接正电源，因此S1a连接+5V线，S1b连接T1的集电极，S1c连接R5。IC1和IC2的复位引脚9连接到T1的集电极，可以看到集电极的底座配置了IC2的最后输出Q16。
在电源开关On上，两个74LS164芯片的pin8处的稳定IC 555提供的每个时钟脉冲响应，led开始像之前一样从Q1到Q8，从Q9到Q16以BAR模式发光。现在只要对面的高转移输出达到16针,T1立刻反转和串行pins1呈现低,2 ICs,因此现在的led开始一个接一个关闭整个数组相同的序列从IC555照亮回应每一个时钟。
LED连续循环使用
只要开关S1的位置不改变其现有位置，该过程就会不断重复。上述两个功能非常容易实现，我们的LED以实际野马扫描仪的方式扫描整个阵列，但是，使用上述两个功能，功能看起来非常有限，我们希望插入更多的功能，如原始视频中所示。
我将继续更新本文中添加的新特性，但与此同时，让我们了解如何根据Dannel先生的要求将led配置为上述扫描仪设计。为了便于计算和配置，我们在每个左右带上合并了32 + 32个led。
其布置及连接细节可通过下图进行验证:
启用快速Up/Down顺序
另一个有趣的扫描器功能，可以很容易地添加到上述电路，具有在两个条带上以四组为一组进行快速来回测序的功能。
这可以很容易地通过切换一种安排来实现，在这种安排中，一旦所有LED以条形方式打开，T1就会冻结。
现在在这个位置，一个4017带着它自己的振荡器将进入场景，它的输出以反向的方式迅速关闭点亮的led。切换可以使用bts来完成，在这个过程中，bts将led的相关阳极接地。
所以现在我们有三个有趣的扫描序列切换在我们自己的自制野马LED扫描电路，任何更多的可能的解决方案欢迎读者。
3） 具有缓慢可调衰减效应的LED追逐器电路
下面的第三个电路讨论了一个很酷的追逐LED灯电路，它的特点是在整个被照亮的顺序LED上有一个定时延迟衰落的慢过渡效果。这个想法是塔玛姆先生提出的
技术规格
我想设计一个电路，组成等于。红色，绿色，蓝色，黄色，紫色，橙色和白色led。我想让这些led在一个连续和平滑的过渡效果像
在下面
首先，led的红色分支点亮预设的时间，然后慢慢淡出，然后led的绿色分支淡出，然后下一个分支淡出，以此类推。
如果可能的话，我想控制过渡时间延迟，光线定时，淡入或淡出定时。我不想用任何可编程集成电路。所以请让我知道如果没有任何可编程的IC是否可以。即使我需要几个IC来完成工作也是可以的。你只管给我指路!!
再次感谢您宝贵的时间和快速的回复!期待您的回复!!
电路图
设计
通过上述示意图和以下说明，可以理解拟议的追逐、衰减LEd灯电路：
上层电路是一个标准的LED追逐器设计，包括一个十进计数器IC 4017和一个使用IC 555非稳态配置的时钟振荡器。
该IC 4017产生了一个高逻辑(等于电源电压)在其整个输出引脚响应时钟在其引脚14从IC 555。
如果我们将LED直接连接到4017输出和地面，LED将以点模式照明，从第一个引脚到最后一个引脚的顺序模式类似于追逐效应。
这种效果非常普通，我们可能都经常遇到并建造这样的追光电路。
然而，根据要求，这种效果需要通过在LED照明上添加一个缓慢的过渡来增强，因为它在整个通道上序列。这种褪色过渡的排序LED有望产生一个有趣的组LED追逐效果，而不是一个发光点一样的外观。
通过将led连接到中间BJT延时发生器电路，可以很容易地实现上述有趣的显示。
该BJT电路负责在LED照明上产生预期的过渡延迟，并且可以在下部设计中看到。
这个阶段需要在4017输出的所有选择输出中重复，以实现理想的追逐，褪色慢过渡到led上。
根据要求，可以通过调整给定的pot来控制上述衰落慢过渡的速率。
电路基本上是一个简单的延迟计时器维持了测序的照明led一会儿根据设定值。电荷存储在电容器生产时间延迟效应的led可以预先确定的按自己的选择。
测序的速度也可以通过根据个人选择调整555 IC 100k罐来改变，这反过来会干扰延迟转换效应，因此在确定最具吸引力的设置之前，这是一个反复试验的问题。
改善衰落效果
为了改善衰减响应，LED可以连接到电路的发射器和接地上，如下图所示：
4） 使用两个IC 4017的18 LED灯追逐器电路
接下来的第四种设计解释了如何通过两个4017集成电路和一些无源电子元件的简单级联来构建一个18 LED追逐电路。
解释工作
在这里我们讨论如何制作一个简单的LED运行灯，这可以由任何新人在该领域建造，尽管个人有一些焊接知识和关于常用的电子元件。
这里讨论的光追逐器的概念是利用流行的约翰逊十年计数器IC 4017来获得所需的光追逐效果。采用IC 555作为振荡器
IC 555为计数器IC提供时钟信号。我们可能都见过IC 4017的配置方式然而，该IC支持的最大led数量不超过10个。在接下来的段落中，我们将学习如何通过级联两个集成电路来制作一个18个LED灯追逐器。
级联两个IC 4017 johnson计数器用于18 LED效应
看上面的光追逐器电路图，我们可以看到这两个ic是如何配置的，以便在其输出的led上进行18个led的“追逐”或“运行”。电路中包含的二极管负责将集成电路切换成级联动作。
二极管确保IC输出从一个IC向前传输到另一个IC，因此阵列中的整个18个LED都会产生“追逐”效应。
整个电路可以在通用的PCB上搭建，并通过如图所示的焊接连接在一起。
电路可在6伏到12伏之间工作。
还有什么疑问吗？请随时发表评论！
- 零件清单
- R1，R2，R3，R4=2k7，
- R5 = 100 k,
- C1=10 uF/25V，
- N1, n2, n3, n4, n5, n6 = IC 4049，
- IC1,2=4017，
- 所有二极管均为=1N4148，
- 通用的
- LED =根据选择。
上述18个LED级联追逐器电路也可以使用555不稳定电路，如下图:
以上电路在工作模式下的视频剪辑:
100至200 LED反向前进追逐电路排灯节，圣诞节装饰
在下面的文章中，我们将了解如何构建一个简单的LED追逐器电路与推挽或反向正向排序效应，并且在文章的后面部分，我们将学习如何将这个简单的LED追逐器升级为具有反向正向LED排序效果的100到200 LED激光电路。
介绍
如前所述，LED追光电路通常是指一种能够按预定顺序产生或照亮一组LED的电子配置。一种流行的IC 4017是非常普遍地用于制造这种类型的LED程序电路。
这里还集成电路基本上是一个约翰逊的10级10年计数器/分频器，可以用于许多有趣的光模式世代，并可用于各种装饰目的。
到目前为止，我们已经有使用上述IC产生追逐光效果的电路，然而，使IC产生“反向”“正向”“追逐”的led模式是我们许多人可能不熟悉的。在这里，我们将学习如何使用led制作一个简单而有效的来回或反向光追逐电路。
了解IC 4017引脚
但在此之前，让我们简要地看一下IC 4017引脚输出的细节。
IC 4017是一款16针双列直插式（DIN）IC。
IC有10个输出，这些输出按照引脚输出的顺序生成顺序高输出-3、2、4、7、10、1、5、6、9、11。排序是根据iC引脚14处施加的频率进行的
引脚16是正电源输入，引脚8是负电源输入或接地线。
引脚13用于时钟抑制，如果连接到正极电源端子，将使电路失速，但是将其连接到地会使一切正常，因此我们将其连接到地。
引脚12是时钟执行，不需要单一的4017a应用，所以我们留下它开放。
引脚15是复位引脚，它将输出复位到启动引脚，以响应对其的正向响应。
IC的引脚15连接到IC的第二尾引脚9，这意味着输出重置每次测序到达引脚9m，和这引脚走高的时刻，IC重复动作通过重置系统。
引脚14是时钟输入，需要以方波频率馈电，易于通过任何由IC 555, IC 4049，晶体管等IC制成的稳定振荡器获得。
电路图
它是如何工作的
查看所示的反向正向LED灯追逐器电路，我们可以看到，基本上IC是以正常的顺序或追逐模式排列的，然而，在IC输出端巧妙地引入二极管使顺序从开始到结束似乎是反向和向前的，反之亦然。
二极管的智能安排使IC的输出序列以一种相关led能够模仿来回追逐模式的方式馈电led。
这是通过迫使5个输出以向前追逐的模式移动来实现的，而下面的5个输出被重定向到相同的led，但方向相反，使模式看起来像一个来回追逐的运动。
4017 LED追灯电路的零件清单
- R1 k = 1,
- R2 = 4 k7,
- R3 k = 1,
- R4=100K罐，线性，
- C1=10nF，
- C2=4.7uF/25V，
- IC1 = 4017,
- IC2 = 555
添加更多的发光二极管
在上面的例子中，我们已经看到了反向正向LED测序是如何实现的实现了超过5个LED，然而，为了得到一个更有趣的效果，我们会想要增加LED的数量到更高的数字，从而增加照明，视觉效果能够得到很大的增强。
下面的部分将解释如何使用200个LED来实现这一点，但是任何数量的LED都可以通过修改晶体管和LED的串并联连接来使用，让我们来学习细节。
电路操作
电路图显示了一个简单而有效的配置，可以处理高达200种不同颜色的led灯并创建所需的来回追逐显示。
IC 4017是整个系统的主要部分，其输出被非常巧妙地使用二极管操纵。
正常情况下，4017 IC的输出会响应时钟信号，开始从引脚3顺序移动到引脚11，以一定的随机顺序覆盖其10个引脚输出。
如果LED排列在这十个输出中，则可以获得LED的普通单向序列。
在讨论的电路中，5个端序引脚被转移到这样的方式，使连接的led产生一个来回移动的效果，然而，通过这种安排，输出的总数被限制为5个，尽管如此，仍然足以实现有趣的视觉效果。
正常情况下，输出将容纳最多4个led，总共20个数字。为了处理高达200个led，晶体管缓冲级已包含在电路中。
每个晶体管或通道可以容纳多达50个led, led是串联和并联组合如图所示。
如图所示，led分别连接到各自晶体管的集电极上。
IC 555作为一个不稳定元件连接，用于在IC 4017的输入引脚14处产生所需的时钟脉冲。
这些时钟决定了连接的led的排序速率，可以通过调节可变电阻R3来改变。
该电路可以由12V电池或12V/3amp SMPS适配器单元供电。
200led追逐器电路原理图
本文详细研究了使用单个LED的基本反向正向LED电路领导的扫描仪,下面可以看到视频：
如何连接LED
下图说明了led到上述电路的连接安排。图中显示了每个通道的单个系列。
数字可以简单地增加，只要插入更多这样的序列平行于不同通道的各自字符串。
LED串并联连接电路图
零件清单
- R1 k = 1,
- R2 = 4 k7,
- R3 k = 1,
- R4=100K罐，线性，
- C1=10nF，
- C2=4.7uF/25V，
- IC1 = 4017,
- IC2 = 555
- 所有二极管均为1N4007
- 所有晶体管= BD139
- 所有晶体管的基极电阻都是= 1K
- LED电阻器为=150欧姆1/4瓦。
5） 使用IC 4017的LED追逐器电路和闪烁器
下面介绍的第六个概念也是另一个LED追逐电路，但包括一个闪烁的设计效果。巡回演出是由乔先生提出的，他是这个博客的热心粉丝之一。
该电路最初打算用于产生LED闪光灯效果，并要求对其进行修改，以便将其用作LED定序器和闪烁器。转换将通过切换开关实现。
电路操作
IC 4017对我们来说并不新鲜，我们都知道这个设备是多么的多功能和胜任。基本上，该集成电路是约翰逊的10年计数器/除以10 IC，基本上用于需要或需要序列正输出信号的应用。
输出的顺序或有序移动发生在响应时钟脉冲，需要应用在IC的时钟输入引脚#14。
随着时钟输入的每一个上升的正边缘，IC响应并按顺序将其输出的正端从现有引脚推到下一个引脚。
这里，一对非门用作振荡器，用于向IC 4017提供上述时钟脉冲。可以调整VR1以确定或固定排序的速度。
IC的输出以特定的顺序连接到LED阵列，使LED看起来像是在操作期间运行或追逐。
如果只需要电路来产生追逐效应，则不需要二极管，但是根据本发明，二极管变得重要，并且根据开关S1的位置，允许电路用作闪光灯。
当开关S1位于A时，电路就像一个追光器，对led产生正常的追逐效应，led开始从上到下依次发光，只要电路仍有电源，就重复这些操作。
当S1被移向B时，来自振荡器的时钟信号被转移到晶体管T1的输入端，晶体管T1立即统计所有led的脉动以响应从N1/N2配置接收到的时钟。
因此，根据要求，我们已经成功地修改了一个普通的光追逐器电路，通过一个额外的功能，该电路现在也可以作为一个LED闪光灯。
不要忘记从IC 4049连接剩余未使用门的输入端到电源的正极或负极。IC 4049的电源引脚也需要连接到电路的相关电源轨上，请参阅IC的数据表。
如果所有的十个IC 4017的输出需要结合测序,集成电路的连接销# 15剩下地面和使用集成电路的输出所需的LED灯的顺序的排序:3、2、4、7、10、1、5、6、9、11
电路图
以下部分将需要制作这个LED灯追逐和闪光电路:
- R1 r2 r3 = 1k，
- R4=100k
- VR1 = 100K线性罐。
- 所有LED电阻= 470欧姆，
- 所有二极管均为=1N4148，
- 所有LED=红色，5mm或根据选择，
- T1 = 2N2907，或8550，或187，
- C1=10uF/25V
- C2 = 0.1超滤,
- IC1 = 4017,
- N1, n2 = ic4049
结论
伙计们，这是6个最漂亮的LED追逐器电路，可以作为一个装饰性的照明装置来制造和应用，具有耀眼的吸引眼球的效果。你可以在任何你喜欢的地方使用它们，在你的家里，在你的车里，花园里，大厅里，在聚会上，在帽子上，衣服上，在节日期间等等。
如果你有更多这样的想法，请在这里分享，让整个自制电路社区都感到高兴。
16led运行辉光返回16TO电路板使用的辉光
谈到双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管双向晶闸管。BT136 600D的输出电压低于输入电压。之前我使用BT136 600E，输出电压与输入电压相等。你能告诉我我有很多的BT 136 600D可以用什么吗？
600表示600V，因此根据我的说法，所有这些变体都是1安培600V双向晶闸管，因此您可以在电路中使用它们而不会出现任何问题！
在骑士电路中，使用BT 136，灯泡闪烁，灯光不完全亮。我如何解决这个问题？
请卸下无变压器电源，并将其更换为交流/直流适配器的12V直流电源，如下所示，并检查响应：
也连接1uF/25V电容穿过所有可控硅的栅/地(A2)端子
在级联4017电路中，R2的值没有显示在部件列表中，我猜部件列表中写为R5的100K（在电路中没有显示）就是R2。
(我不知道如何设计电路，完全依赖于显示的电路)。
R2可以是1k到100k之间的任意值
此电路指示为R5:
//m.addme-blog.com/wp-content/uploads/2011/12/18LEDLightChaserCircuitDigram252CImage.jpg
谢谢你！
当我没有1瓦齐纳二极管，但有一半瓦，将2片半瓦并行连接的目的?
你可以通过在每个齐纳管上串联一个低值电阻来实现。50欧姆就可以了
您是否可以为220伏灯泡的褪色设计，以取代褪色LED。这个圣诞节我需要你帮忙。谢谢

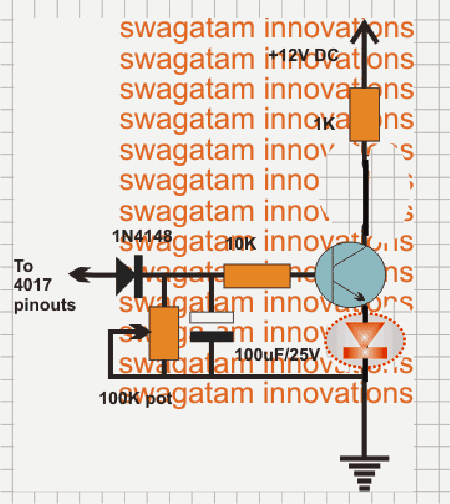

下图中用220V白炽灯代替LED即可:
