在这篇文章中，我们了解如何使用无线电力传输来照亮LED。
无线充电技术
无线电力是一种新兴技术在这个现在的世界。但令人惊叹的事实是它是一个世纪的老概念。Nikola Tesla出现了这一概念。
通过无线电源充电电池应用于许多高端智能手机、电动汽车、电动牙刷以及智能手表等可穿戴电子产品。
无线电力传输的主要问题是传输效率。今天利用无线电力的小工具效率极低，只能接收发射功率的1/4。
其余部分以热量的形式消散，有些则以磁场的形式消失。发射机和接收机之间的距离很短，只有几厘米的距离。
在进行电路图和解释之前，这里有一些人们可能会想到的关于无线电力传输的常见误解。有些人认为这是一个危险的协议，会杀死或伤害你。
事实上，能量是以脉动磁场的形式传输的，这种磁场不会伤害你，也不会传输电本身。

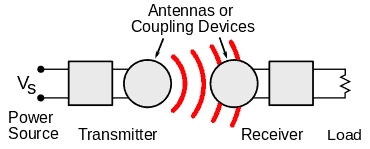

有些人可能会想，它说的是无线;它可以像无线电波一样远距离传输能量。但事实并非如此，无线电源使用的原理与变压器几乎相同，但频率高且无核心。
然而，发送和接收线圈都必须尽可能接近，以实现更高的效率。
电路操作
具有无线电力传输的照明LED的建议设置包括发射器和接收器电路。功率由5 + 5卷线圈传输，绕组线圈与4.7nf电容器耦合。
接收线圈由10匝组成，也与4.7NF电容器连接。
线圈直径均为约5cm。该4.7NF（C2＆C4）电容负责效率，如果该值不匹配，例如：发射器线圈与10NF耦合，接收线圈与一些其他值耦合，您可能无法获得正确的结果。
这是因为发射和接收线圈有谐振频率。
发送和接收线圈的谐振频率都必须匹配。
晶体管BD139应安装在散热器上。C1和R1是与晶体管组合产生频率的振荡组件。
频率尖峰被施加到线圈，该线圈，其在发射器线圈周围产生交流磁场。接收线圈拾取该字段并由1N4148进行整流。
使用具有低正向电压降的锗二极管，如1N4148。使用红色LED，因为某些红色LED具有比绿色或蓝色的低正向电压，但其他颜色LED也会在没有任何问题的情况下工作。
线圈可以由你房子周围的电线制成。看看原型得到一个线圈的想法。
无线LED灯的原型图像
Helo Sir，是否为线圈工作了
你好戴维斯,
使用粗铜线的线圈结构，你可以使用电线，这是用于家庭布线。
如果您使用薄线，当然它可以工作，但您必须减少发射器和接收器之间的距离。
的问候。
你好,格里,
如果我有一个发射器和一个4个接收器，我是否可以通过任何修改从发射器到理想接收器的功率。
我不明白5+5转.....请解释一下，是用两根电线还是两个分开的线圈，每个有5圈....
还有你说线圈的直径是5厘米，但在图片中看起来是非常大的....请解释我想要建立这个
5+5是指第5圈后共10圈，中间有抽头，是的，5cm的值似乎是打错了，我认为应该是15cm，或者你可以通过比较图中9V的电池和线圈来粗略估计这个值。
我可以通过在带有超传真线圈的垫上落在垫上来对我的无人机充电。??
是的，这是可能的！
我在TX和Rx两端使用9.1 Pics Farad的电容器。告诉我什么是工作频率。
这是公式:
f = 1 / 2π√LC
我的工作频率是700mhz和300mhz。它在这些频率下能工作吗?
在我看来，在MHz范围内转移功率可能是不可能的。
我已经设计了这些频率的系统，但现在我需要点亮LED。
MHz频率不能通过这样的长线圈，等效线圈可以是CM长线，所以我不确定CM长线如何传输无线电力以照亮LED。
如果我制造线圈直径2到10倍，发射器和接收器在较高距离之间工作会如何？如果我增加了相应于线圈直径的电容器的值，那么这种变化将如何遵循与前电路相同的原理？
优化直径和电容器无助于增加范围。在TX和RX之间增加，空气或气氛之间的气氛产生高电阻，并且为了应对这种电阻，我们必须增加输入电流......因此，随着距离的增加，系统保持高效。所以无论你做什么改进，它都看起来不可能。
我记得我想到了这样一个系统，当我大约12岁时（1972年），它是学校的一个科学项目。我的想法是在海滩上有一个电磁铁线圈和海上灯塔的类似线圈。这样你就可以摆脱电源线！不要以为老师对此印象深刻。
非常有趣，概念仍然迄今为止仍然不抑制......
那是因为你想的不够大，你应该建议放置一个没有屏蔽的蛋白质，氘，在距离地球约8光分钟的地方安装氚混合聚变核，并在灯塔上安装氧化亚铜被动辐射转换模块(那是70年代的事)，为一个巨大的电化学存储矩阵充电，以便全天候运行。
最困难的部分是分区。
