提出的遥控电路思想可用于控制100米范围内的任何电子器件。
电路是如何工作的
由于这里的想法是修改一个现有电路的远程钟单元，变得超级简单，没有任何并发症。
然而，建设部分确实需要电子装配的参与，所以这个项目可能不被认为完全是一个外行的项目。我们都在家里见过，也可能用过遥控钟。
该装置基本上是一套无线射频接收器和一套发射器，可用于产生远程报警声音，用于呼叫或指示建议。
这些小工具的功能非常有效，特定的操作可以在相当远的距离内高效地完成。
中国制造的遥控钟装置最适合这个提议的项目。基本上，当按下遥控铃的发射机时，它会在大约100米的径向距离内发出强烈的射频信号。
在此范围内的任何位置的接收器单元立即弹拨触发器，并切换内置音乐钟，发出警报。
即使在发射机关闭后，触发也可能持续几分钟。我们感兴趣的唯一特征是RF信号在上述距离上的有效传输和接收。
如果我们能够修改接收机的部分，这样接收到的触发器可以用来操作继电器，而不是通常的警报，我们的工作就完成了。
但是，在我们进行修改之前，需要先制作Flip - Flop电路，然后需要将其集成到遥控钟的接收装置上。
触发器部分是一个非常简单的配置，只由一个集成电路和几个其他无源器件组成。
在图示的帮助下，整个电路可以建立在一个小的通用板上。

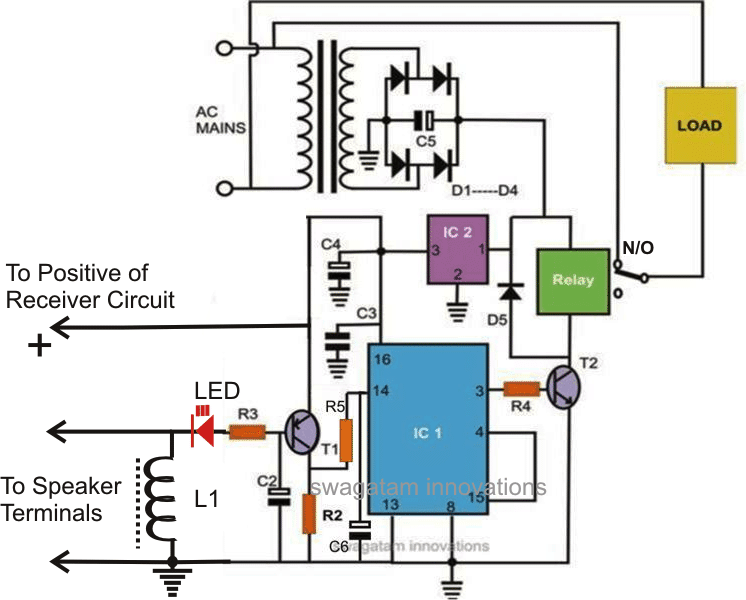

线路图
修改远程铃声接收方
打开遥控钟接收器的盖子后，可以追踪到以下情况，以便开始改装过程:
你会发现一个小的扬声器连接通过一对电线，终止从电路板的单位。
只要剪断扬声器上的电线，把整个电路从外壳上拆下来，然后把它拧到一个新的外壳里，这个外壳应该相对更大一些，这样它就可以容纳触发器部分、变压器电源部分和继电器组件。
将负极线从两根扬声器线中取出后，如图所示将其适当地集成到触发器电路中。
一旦连接是按原理图，检查系统供电的单位和通过发射模块的几个触发器。
继电器可以看到在响应由发射模块制造的每个后续触发器时切换。
您的射频遥控电路已准备就绪，可用于控制任何您可能喜欢的电子设备，无线，径向距离约100米。
制作上述RF遥控电路的触发器部分需要以下列出的部件:
零件清单
R3 = 100欧姆，
R2 = 100 k,
R4 k7 = 4,
R5 = 10 k,
C1, C2, C4= 22uF/25V，
C6 = 4.7 uf / 25 v,
C3 = 0.1，陶瓷，
C5 = 1000 uf / 25 v,
T1 = BC557B
T2 = BC547B,
所有二极管= 1n4007，
L1 = 50匝30 SWG的超级漆包线缠绕在任何铁氧体材料上。
IC1 = 4017,
IC2 = 7805,
变压器= 0-12V / 500 ma,
它是收音机的正供电轨道，电池或AC/DC适配器的+连接为收音机供电
兄弟，我可以使用所有50v的电容器吗??
是的，这就行了，即使是供电电压的两倍也会很安全。
我从哪里可以得到L1，或者没有L1它还能工作吗
我已经把所有的新组件放在图纸上，我找不到R1: 100的位置?之后我会把新的图纸发给你。
诺曼
抱歉，R1错误的包含在零件表中，请忽略，因为原理图中没有R1，我会尽快更正零件表
嗨，Swagatam，你已经帮我解决了一个电路，一个动作感应探测器电路，在白天关闭-谢谢!我有一个新的挑战，如何使用前门的运动探测器在屋内发出声音报警(无线)。上面的电路看起来有点复杂，我没有任何远程钟电路挂在附近。任何建议将不胜感激-谢谢。
谢谢安迪，我认为最简单的办法是买一对现成的遥控钟Tx/Rx单元，然后将Tx(发射器)单元的钟开关电线与你的接近探测器电路的继电器触点连接起来。完成此操作后，每次接近继电器单击都会导致远程铃声的Rx单元发出警报声音。
