该帖子详细介绍了一种简单的方法，用于制作具有照明背光的廉价LED名称板，可以通过仅采用4个LED来制造，但却为名称板获取令人眼花缭乱的背光照明。
介绍
LED毫无疑问通过跨越式和界限越来越受欢迎，并且大多数今天的发光装饰文章都包含LED作为光源。
这些设备相对便宜，非常明亮，操作效率也非常高。
今天的数字显示器也包含LED技术，我们都知道他们用涉及的数字看起来令人印象深刻地看起来明显的背光。
背面的照明尤其给了一个更充分的看，并帮助突出显示在一个更好的方式。
然而，这些显示器可以非常昂贵并且需要微控制器IC来产生所涉及的照明。一个新的爱好者可能会发现难以掌握和在家中展示。
使用LED串联设计由所需名称和数字组成的字母数字显示器看起来不错，但这些不产生通常从后照明显示器获得的效果。
创造照明
这里解释了一种廉价的制作背部照明显示器或具有所需字母表的名称板，让我们看看我们如何非常便宜地实现整个概念。
对于提出的背面发光铭牌电路设计，我们将基本上需要以下非常少的组件。
四个高亮的LED，颜色将取决于用户偏好，我在我的原型中使用了蓝色LED，因为我的派对希望他的展示的蓝背光照明。
长方形塑料透镜，由丙烯酸材料制成。
PCB如图所示。
所需名称的正面膜或屏幕印刷薄膜，名称部分保持透明，而该地区的其余部分涂上黑色和不透明。
150欧姆电阻，1号。
请参阅电路图
如何制作显示。
连接led和电阻器如下图所示，这样led在矩形PCB的长度上聚焦光。
切割丙烯酸镜片，使其完美地贴合led之间，在镜片末端做凹槽或沟槽，使其与led贴合。
现在用抛光纸或砂纸划伤丙烯酸透镜的一个表面，使得它变得粗糙，颗粒状在该表面上，几乎不透明，这一操作是产生完美和均匀的背光的秘密。
将白纸切割成PCB的尺寸，使LED的光在整个长度上泛滥。
接下来将镜头放在LED的中心，通过顶侧的粗糙表面在PCB和上述白纸上。
接下来将名称的正膜显示在上述镜头上。
打开led电源，哇!你的名牌是明亮的发光与照明的背光，这是均匀地照亮了整个显示的名字。
将绝缘胶带盖在设备的两端，这样光线就不会从这些区域逃脱。
将整个单元封装在一个合适的矩形框内，以便在首选位置显示它。

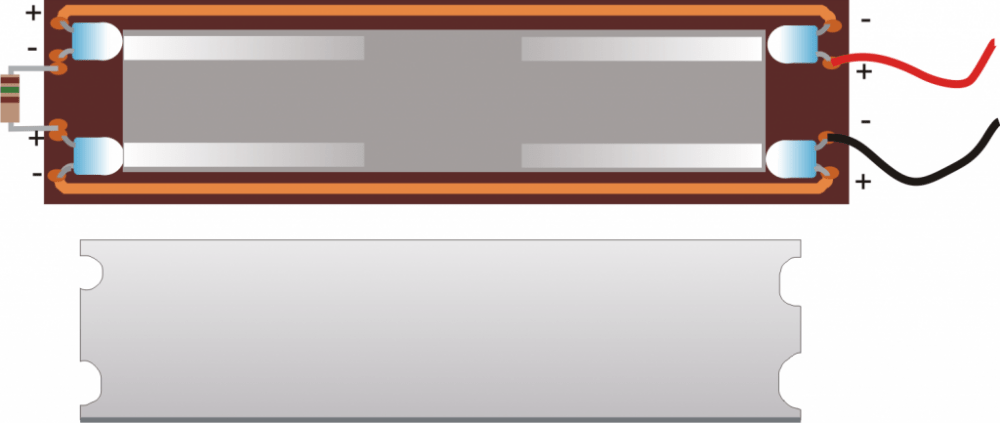

PCB, LED和镜头设置

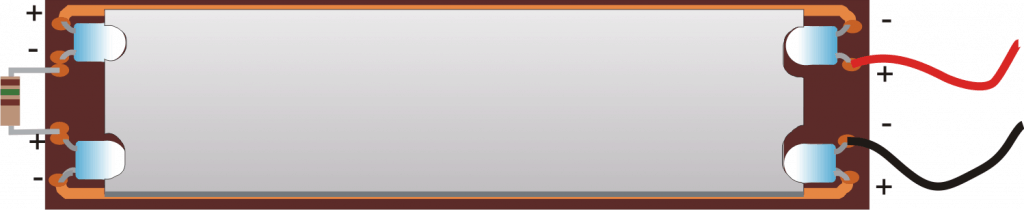

镜头放在PCB上方
示例胶片特定显示名称的阳性：

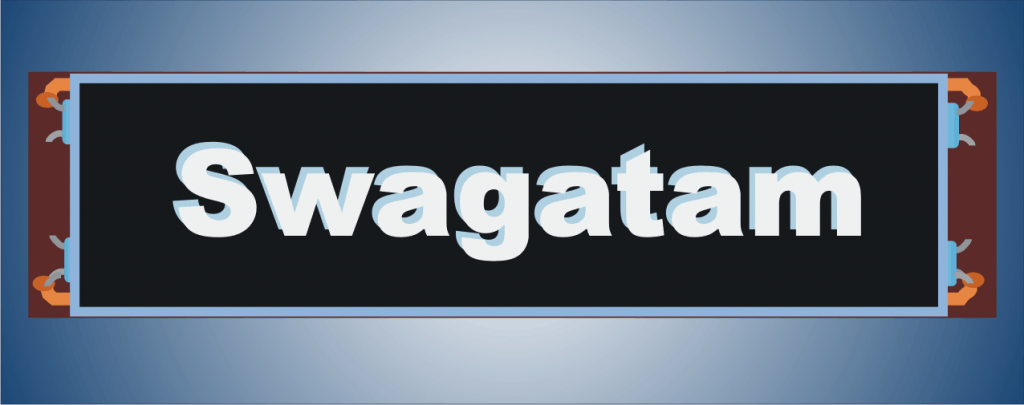

用于最终照明的上升的镜头上的名称的正面膜：
现在让我们来看看真正的原型:

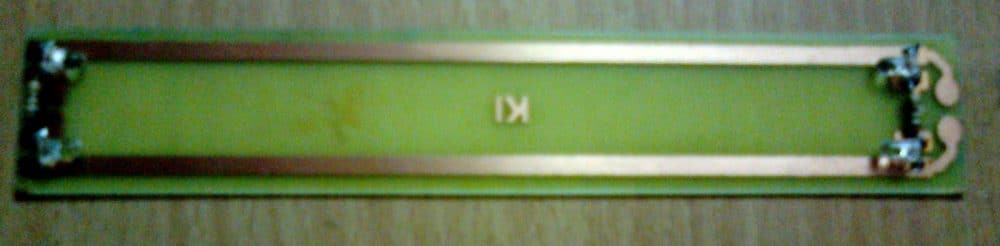

一、PCB/LED设计:

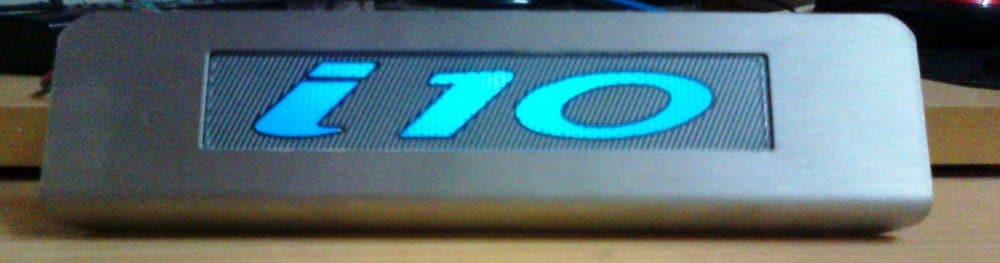

已完成的原型，打开：

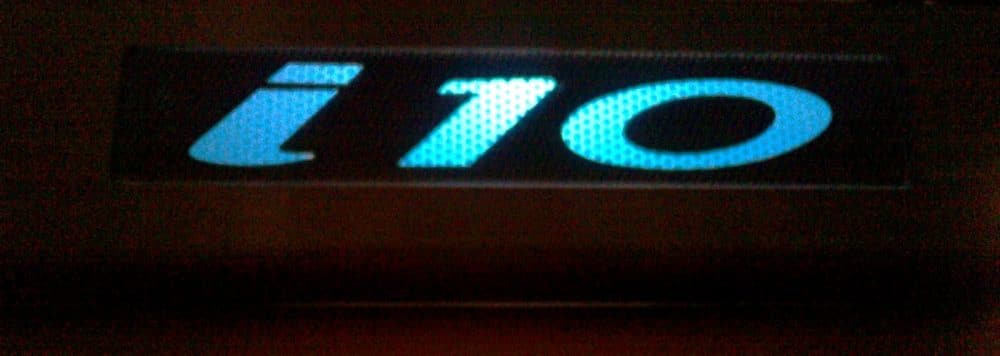

黑暗中的背光照明:
