在本文中，您将学习如何使用一个简单的公式来计算串联和并行的LED，并配置您自己的个性化LED显示器，现在您不必只是想知道如何连接LED灯?但实际上可以做到，知道这里的细节。
这些灯不仅因其炫目的色彩效果而闻名，还因为它们的耐用性和最少的能耗。
此外，LED可以成组布线，形成大型字母数字显示器，可用作指示灯或广告。
年轻的电子爱好者和爱好者经常感到困惑，他们想知道如何计算电路中的LED及其电阻，因为他们发现很难通过LED组优化电压和电流，这需要保持最佳亮度。
为什么我们需要计算led
设计LED显示屏可能很有趣，但我们常常只是在思考如何连接LED灯？通过公式了解设计自己的LED显示屏是多么简单。
我们已经知道LED需要特定的正向电压（FV）才能点亮。例如，红色LED需要1.2 V的FV，绿色LED需要1.6 V，黄色LED大约需要2 V。
现代的led无论其颜色，都具有大约3.3V的正向电压。
但由于给定的供电电压对一个LED将大多高于其正向电压值，增加一个电流限制电阻与LED是势在必行的。
因此，让我们学习如何为选定的LED或一系列LED计算限流电阻
计算限流电阻
可通过以下给定公式计算该电阻器的值：
R =(电源电压VS - LED正向电压VF) / LED电流I
这里R是用欧姆表示的电阻器
Vs是LED的电源输入电压
VF是LED正向，实际上是LED以最佳亮度照明所需的最小电源电压。
当串联LED连接出现问题时，您只需将公式中的“LED正向电压”替换为“总正向电压”，方法是将每个LED的FV乘以串联LED的总数。假设有3个LED串联，则该值变为3 x 3.3=9.9
LED电流或I指LED的额定电流，根据所选LED的规格，它可能在20 mA到350 mA之间。这必须在公式中转换为安培数，因此20 mA变为0.02 A，350 mA变为0.35 A，依此类推。
如何连接LED？
为了理解这一点，让我们阅读以下讨论：
让我们假设你想要设计一个有90个LED的显示屏，用12V电源为90个LED显示屏供电。
为了使90个LED与12V电源最佳匹配和配置，您需要适当地将LED串联和并联。
在这个计算中，我们需要考虑3个参数，如下所示:
- 在我们的例子中，led的总数是90
- LED的正向电压，为了方便计算，我们认为它是3V，通常这是3.3V。
- 电源输入，在本例中为12V
首先，我们必须考虑串联连接参数，并检查在给定电源电压下可以容纳多少个LED。
我们把电源电压除以3伏。
答案显然是=4。这为我们提供了12V电源中可容纳的LED数量。
然而，上述条件可能不可取，因为这将限制最佳亮度为严格的12V电源，如果电源降低到某个较低的值，将导致LED上的照明更低。
因此，为了确保至少2V的较低裕度，建议从计算中删除一个LED计数，使其为3。
因此，对于12V电源，3个串联的LED看起来足够好，这将确保即使电源降低到10V，LED仍然能够非常明亮地点亮。
现在我们想知道，从我们手上的90个LED中，有多少个这样的3个LED串呢?因此，用led总数(90)除以3，得到的结果是30。这意味着你需要焊接30多个LED系列串或链，每串有3个LED系列。这很简单，对吧?
一旦您完成了上述30个LED串的组装，您自然会发现每个串都有自己的正极和负极自由端。
接下来,连接电阻的计算值在前一节中讨论的任何一个免费的每个系列的结束,你可以连接的电阻器积极字符串或消极的结束,结束的位置并不重要,因为电阻只需要符合系列,你甚至可以包括一些介于LED系列之间的地方。使用早期，我们发现每个LED串的电阻是:
R =(电源电压VS - LED正向电压VF) / LED电流
=12-（3 x 3）/0.02=150欧姆
假设我们将该电阻器连接到LED串的每个负端。
- 在此之后，您可以开始将LED的公共正极端连接在一起，并将每个系列的负极端或电阻器端连接在一起。
- 最后按照正确的极性对这些公共端施加12伏的电源。你会立即发现整个设计发光明亮与统一的强度。
- 您可以根据显示器的设计排列和组织这些LED串。
奇数计数的led
当您的LED显示屏包含奇数LED时，可能会出现这种情况。
例如，假设在上述情况下，如果显示器由101个LED组成，而不是90个LED，那么将12V作为电源，将101除以3将是一项相当棘手的任务。
所以我们找到了一个最近的值，它可以直接被3整除，也就是99。99除以3得到33。
因此，这33个LED字符串的计算将如上所述，但其余两个LED呢?不用担心，我们仍然可以把这两个led串起来，并把它和剩下的33串放在一起。
然而，为了确保2个LED串像其余3个LED串一样消耗均匀的电流，我们相应地计算串联电阻。
在公式中，我们只需改变总正向电压，如下所示：
R =(电源电压VS - LED正向电压VF) / LED电流
=12-（2 x 3）/0.02=300欧姆
这为我们提供了专门针对2个LED串的电阻值。
因此，3个LED串的电阻为150欧姆，2个LED串的电阻为300欧姆。
通过这种方式，您可以通过引入与相应LED串串联的适当补偿电阻器来调整LED串的数量不匹配。
因此，通过改变剩余较小系列的电阻值，问题很容易解决。
关于如何使用指定电源电压将任意数量的LED串联和并联，本教程到此结束。如果您有任何相关疑问，请使用注释框解决。
显示板中串行并行led的计算
到目前为止，我们了解了LED如何串联和并联连接或计算。
在接下来的段落中，我们将研究如何通过串联和并联led来设计一个大型数字led显示器。
作为一个例子，我们将构建一个数字显示“8”使用led，并看看它是如何连接的。
部分要求
施工时，您将需要以下少量电子元件：
红色5毫米。= 56号。
电阻器=180欧姆¼瓦特CFR，
一般用途板= 6 × 4英寸
如何计算和构造LED显示屏？
这个数字显示电路的构造非常简单，可以通过以下方式来完成:
将所有LED插入通用板；按照电路图中所示的方向操作。
开始时每个LED只焊接一条引线。
完成此操作后，您会发现LED没有直线对齐，实际上是以一种非常弯曲的方式固定的。
触摸焊接LED点上的烙铁头，同时向下推特定LED，使其底座平放在电路板上。对所有LED执行此操作，使其直线对齐。
现在完成焊接其他未焊接的引线的每个led。用镊子把他们的线索剪干净。根据电路图将所有LED系列的正极通通。
将180欧姆电阻连接到每个系列的负开端。再次，将电阻器的所有自由端连接起来。
这结束了LED显示屏编号“8”的构造。要测试它，只需将12伏电源连接到公共LED正极和公共电阻器负极。
数字“8”会立即以大型数字显示的形式亮起来，即使从很远的地方也能识别出来。
电路功能提示
为了清楚地了解如何设计大型数字led显示屏，了解电路的详细功能非常重要。
看一下电路，你可能会注意到整个显示器被分为7个LED系列“条”。
每个系列包含一组4个led。如果我们将输入电压12伏除以4，我们会发现每个LED接收到的3伏足够让它们发光。
电阻器确保流向LED的电流受到限制，以便它们可以持续很长时间。
现在，通过将这些串联LED并联起来，我们可以将它们排列成不同的形状，从而产生各种不同的字母数字显示器。
读者现在一定很容易理解如何在不同模式下计算LED。
这只是一个先将LED串联起来，然后将它们并联在一起，并对它们的公共正负极施加电压的问题。
你好，斯瓦加坦先生
谢谢你的精彩讲解。我在这里学到了很多。如果可能，请告诉我如何只将一个LED连接到220 V电源。我在你的网站上找不到这样的线路。
谢谢提前
真正的
迈克

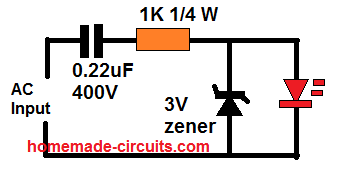

谢谢迈克，很高兴你能从这个网站学到东西。您可以使用以下设计来实现220V单LED全光照明:
//m.addme-blog.com/wp-content/uploads/2021/05/LED-monitor-circuit.png
斯瓦加坦爵士
你好像往常一样，你的完美回答让我非常感激；电路非常简单和经济。你为我画了一条赛道，我将永远铭记你的大恩。
我会将商业中国蝙蝠拍电路的图片发送到您的电子邮件地址，我以前用于上述目的。
我应该补充一下，为了只有一个照明LED，我已经用3个1N4007二极管替换了3个LED。
祝你和你亲爱的家人万事如意。
真心人
迈克
谢谢你Mike，谢谢你的反馈!
斯瓦加坦爵士
您好。您好，亲爱的先生。关于单LED照明电路，请注意以下几点：
1.关于在3v齐纳二极管上添加电解电容器以消除由市电供电频率(比如10M、400V)引起的LED闪烁，您有什么指示?
2.我错误地没有将560R电阻器与市电电源串联;虽然这些电路对你来说微不足道，毫无价值。请接受我深深的歉意。我会再发一次。
非常感谢你的恩迪弗的好意。
真正的
迈克
你好迈克,
1） 你可以在我之前的图中在LED上加一个滤波电容器。该值可以是100uF/25V
2） 我在前面的评论中提供的图中已经出现了1k电阻器。
此电路是正确的电路，不会使LED发光，其他配置可能导致LED发光。
如果您想要更多的LED串联，您可以添加它们，只需确保相应地增加齐纳二极管值。
你好，亲爱的斯瓦加坦
非常感谢你的全面回答。我学到了更多的新概念。
关于560R电阻，我刚才说的是我发到你邮箱的那个中国蝙蝠拍的电路图。因为你的电路图很好，很灵活，我不会再使用它了。
祝你一切顺利
真正的
迈克
谢谢你Mike，你通过邮件发给我的LED图有一个很大的缺点。由于没有齐纳二极管，led可以在任何时候由于突然的电压冲击而烧毁。
亲爱的斯瓦加坦爵士：
你好我在您提供的图表中添加了一个100uf滤波电容器，单个LED停止闪烁。感谢您的努力和指导。我决定将LED的数量增加到4个，当然是一系列的；我应该在第一个和第四个LED上加一个12V齐纳二极管。在这里，我想请您注意这个问题，我的所有新的和二手齐纳二极管的不同电压从10到24伏（10，12，13，15，24，27）的值都略低于它们上印刷的电压量的一半；当用万用表测量时，同时点亮LED。考虑到我的万用表是正常的，我增加了一个24伏齐纳二极管（事实上是12）跨越字符串和下降的输出电压现在是5.5伏。我停止了工作，决定把发生的事情告诉你。
先生，能得到您的指示，我将非常高兴和感激。
祝你一切顺利
迈克
谢谢你，迈克，很高兴它现在起作用了。是对于串联的4个LED，齐纳二极管的值可以是12V或13V。
这似乎很奇怪，一个好的齐纳二极管与限制电阻总是显示准确的电压下降，按其打印值。
因此，据我所知，某个地方可能出了问题，不管是仪表读数还是齐纳二极管，否则这个问题永远不会出现。
有一个修改，需要在我以前的220V单LED灯电路做。请在0.22uF电容器后添加1N4007二极管。阴极将连接到0.22uF/400和1K接头，阳极连接到另一个交流端子。
亲爱的斯瓦加坦爵士：
非常感谢您的反馈和新的修改，好心人。由于我需要在您的图表中使用4个LED，并且由于严重电晕，我不能出去购买其他品牌的齐纳二极管，所以我唯一能告诉您的是，我的万用表读数是准确的，当我将其设置为100k，并将其红色探针连接到24v齐纳二极管的阴极时，其读数为60k，反之亦然（红色探针至阳极…）。
不管怎样，我可以使用24v齐纳，实际上是12v，来代替你们电路中的12v齐纳吗？
先谢谢你
真心人
迈克
你好，Mike，你是否按照以下方式测试了zener二极管?
请以这种方式进行测试，以确保齐纳值的读数正确。我不建议使用未准确确认的齐纳二极管。
亲爱的斯瓦加坦爵士：
你好非常感谢您的指导。认识一个与他人共度宝贵时光的人，我感到非常自豪。我祝贺你如此善良，耐心地回应人们。
这是你最近的图表结果:
输入直流电压-Z.D.电压-输出电压
30 —– 12 —–12.5
30 —– 15 —– 16
30 —– 24 —– 24.5
我做了另一个测试，看看我们的电路的输出电压，包括一个0.22 uf 400v电容，1k电阻连接到它，一个1N4007二极管连接到电容和电阻的结，而它的阳极到另一个交流终端。输出电压为300v DC和600v AC无负载。
他永远不会忘记你的恩情
迈克
不客气，迈克！
这意味着你的齐纳二极管都是正确的工作，你可以使用所需的齐纳二极管按照要求。
是的，如果没有齐纳二极管，0.22uF电源的输出将为300V…一旦连接齐纳二极管，这将降至齐纳值。
亲爱的斯瓦加坦爵士：
你好我感谢你为解决我的问题所做的努力。现在一切都好了，我很感激。我的最后一个问题是：为了有更多的发光二极管，1k电阻的最大值是多少？
祝你一切顺利，身体健康
顺致敬意，
迈克
谢谢你，迈克，1K甚至可以减小到100欧姆，这一点都不重要。它包含在电路中只是为了保护齐纳和LED不受0.22uF电容器的初始开关浪涌的影响。一旦初始开关浪涌结束，0.22uF几乎不会为LED产生10mA的电流。
因此，您可以做两件事，将1K减小到100欧姆1瓦，并将0.22uF值增加到0.33uF，这将产生约25 mA的电流，这将足以为LED产生最佳照明。
如果我有一个电源电压和电流说12v 3A和一个3v的12个led我怎么能计算电阻和led电流
请使用上述文章中解释的公式，它将给出准确的结果。。使用3个LED串并联，每个串上串联4个LED，不带任何电阻器。或者使用4个LED串并联，每个串上有3个LED串联，并带有计算得出的电阻
在阅读了您的教程后，这很有意义，但我必须问以下问题：
1） 如果您有60个不同颜色和正向电压的LED，您如何进行计算？
2） 如何在没有任何电压调节装置的情况下，使用无变压器电路驱动这些LED发光？
3） LED的阳极为正极，阴极为负极，按照惯例，所有阴极都接地。为什么您的连接将负极连接到电阻器而不是正极端子。
对待紧急!
谢谢
对于不同颜色的LED，规则也相同。如果串中有2+3+2+3.3+1.5个LED，每个LED的电流为20 mA，电源为24V，则所有这些值可以相加，然后除以LED的公共电流。因此R=24–11.8/.02=610欧姆
对于无变压器的电源，你需要一个齐纳二极管来调节LEd的电压，并使用一个与LEd串串联的限幅电阻
电阻器可用于与LED串串联的任何位置，也可用于LED之间、与正极线串联或与负极线串联。电阻器的作用是限制通过LED串的电流，因此可以在任何位置与LED串串联。
你好
这是一个很棒的网站，你解释得很好。这是我的情况。我想安装6个船甲板灯，开关控制，每个包含6个led额定12v电源。这是图像。
然而，我的灯是绿色的。我想我需要根据36个LED的总数进行计算？
希望你能帮忙！谢谢，肯
您好，看起来不错，您能指定每个LED的当前额定值吗？
你好，我真的需要帮助，我买了三个12伏100瓦的全光谱LED，但没有电源，我一次在每个led上试了一个12v 5a开关模式psu，但没有一个会亮起来，所以我让一个朋友过来在线查看，他说他们需要32v单独亮起来，但我想加入他们，所以我会有一个更小的300瓦灯，而不是更大的100瓦灯，但我不知道我会用什么电压的psu需要或如何正确连接它们，我真的不想再给自己通电或打开LED灯了。
你能告诉我如何正确安全地将它们串联起来吗?非常感谢您提供的任何帮助!
您好，如果您串联连接3个指定的LED，则需要3安培32 x 3=96 V的电源。如果您成功获得此奇数电源，则需要通过在LED和电源之间添加电流调节器级，进一步保护LED免受热失控。
电流限制器的详细信息可以在下面的文章中找到:
//m.addme-blog.com/make-hundred-watt-led-floodlight/
我建议将它们并联而不是串联，这将允许您通过一个普通的0-24V/9安培变压器，或一个12-0-12V /9安培变压器，和一个全桥/电容整流器供电。对于这种安排，您还需要为每个LED模块分别添加上述电流限制器
如何连接400 led灯与12v直流
请问先生，在串联和并联6LEDs时，我应该使用什么电阻器。
这是公式:
R =(电源电压VS - LED正向电压VF) / LED电流I
