该帖子解释了使用紫外线或UV-C制作一种简单、便宜但有效的紫外线或UV-C家用消毒电路的方法。Shah先生(kristin)提出了这个想法。
使用紫外线对抗冠状病毒
下面介绍的UV-C消毒电路可以有效地用于对手机、蔬菜、衣服、鞋子、手表等所有外部材料或任何容易感染冠状病毒的材料进行消毒。
紫外线UV-C也可以用来对从市场上购买的所有食品材料进行消毒，以确保这些材料与所有类型的病原体、细菌甚至冠状病毒都很好地消毒。
UV-C对食物没有任何负面影响的材料,所以它可以安全地用于消毒的食物如果汁和苹果酒,以及谷物,奶酪,烤东西,冷冻食品,新鲜水果和蔬菜,和液体蛋制品,在其他食品和饮料使用UV-C物品——处理,
技术规格
尊敬的先生,
我喜欢你的博客。我花了很多时间去寻找120v的倒计时开关的电路，但是我找不到。你可以上传一个吗?或者可以指导我做同样的事吗?
我真的需要你的帮助。你能给我120V交流装置的倒计时电路吗?我真的想在你的博客里找到一个，但是我失败了。如果可以请给我电路。非常感谢
我在做一种紫外线消毒剂，用来消毒冠状病毒。我想要一个倒计时计时器，可以从几秒倒计时到几分钟。我想把它连到120vac上。假设我想把一个iphone放在那个设备里3分20秒，在时间机器关闭后消毒。
沙阿
什么是紫外线
紫外光以电磁辐射的形式产生，其波长从10 nm到400 nm (750 THz)不等。
这种波长比我们正常的可见光短，但比x射线长。
阳光中也含有紫外线，它只占太阳产生的总电磁辐射的10%左右。
其他更有效的紫外线来源包括电弧和特殊灯，例如汞蒸气灯、鞣剂灯和黑光灯。
虽然较长波长的紫外线并不是真正被视为电离辐射，因为它的光子没有足够的能量电离原子，这仍然可能引起与许多元素的化学反应，导致这些元素发光或荧光。
因此，紫外线的化学和生物结果往往比发热元件产生的其他效应或其他紫外线辐射应用与有机物质反应产生的效应要大得多。
紫外线的种类
由于紫外线的波长很短，人类的眼睛是看不见的。它可以细分为三种基本类型:UVA, UVB和UVC。UV-A的波长范围为315 ~ 400 nm, UV-B的波长范围为280 ~ 315 nm, UV-C的波长范围为100 ~ 280 nm。
这第三种UV-C是最有效的消毒剂，因为它能够对接触范围内的任何DNA或RNA物质造成快速和最大的破坏．
波长在100nm到280nm之间的UVC辐射能够使细菌、病毒和孢子的DNA破裂，导致它们的细胞立即失活。
它可以很容易地破坏任何病毒，甚至是新型冠状病毒的RNA蛋白，因此可以有效地用于对新型冠状病毒的消毒冠状病毒大流行．
紫外线辐射可用于水和空气处理的几种灭菌应用，但它主要适用于消除所有形式的非化学基微生物的消毒过程。
然而，由于人类皮肤中也含有DNA物质，因此易受紫外线辐射的影响，导致灼伤、皮肤损伤和皮肤癌。
因此，必须严格避免任何程度的紫外线接触人体皮肤。消毒过程必须在密封良好的容器内进行，容器内填充所需材料，并需要进行消毒。
必读:UVC消毒灯哪能灭活冠状病毒，但对人类安全。
典型的灯泡规格
有许多变种的灯泡和led是专门为产生UV- c类型的紫外线而创建的，可以用于制作拟议的紫外线消毒器，对选定的家居材料进行消毒。

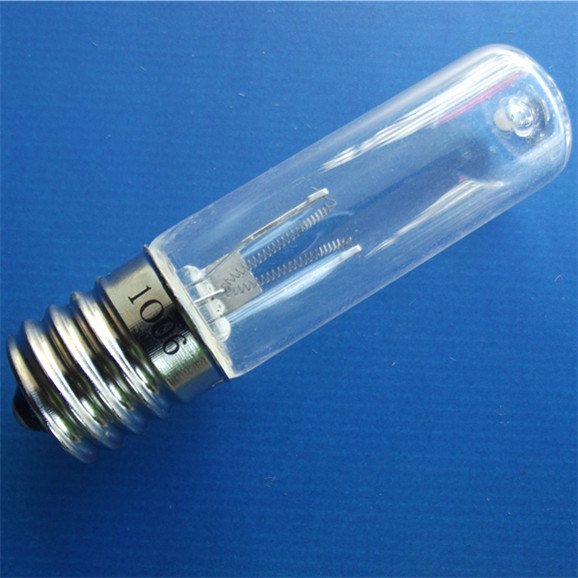

一种流行的，有效的和廉价的UV- c灯泡是3瓦紫外线杀菌灯泡，如下所示，具有以下规格
- 项目类型:紫外线紫外线c灯
- 电压:85 - 265 v
- is_customized:是的
- 认证:CE, LVD, RoHS
- 温度:暖白(2700-3500K)
- 特点:杀菌
- 平均寿命(小时):1000
- 质量保证:1000小时
- 基本类型:E17
- 瓦数:3 w
电路描述
UV-C消毒剂是一种设备，可以清洗或消毒所有可能的微生物，细菌和细菌接触的表面，可能居住在材料的缝隙。
因为与我们相关的物品可能随主人在不同的地方旅行，容易为冠状病毒等病毒提供舒适的庇护所。
制作这种紫外线杀菌剂实际上非常简单，它更多的是制造外壳而不是电子器件。
紫外线灯泡实际上是一种消毒的紫外线灯泡，你可以很容易地买到现成的或通过网上商店，你会发现很多这样的灯泡，可以选择一个相当小的规格如下。
紫外线灯泡的图像可以在上面的图片中看到。
下面是一个简单的DIY UV-C盒子，任何人都可以在家里制作。盒子可以是一个木制的盒子，内表面粘上铝箔。可按图中所示安装紫外线灯泡。种球的数量取决于你的选择，种球的数量越多，对病毒的杀灭效果就越好。
在所有材料中，我们的手机可能是最容易被冠状病毒感染或藏匿的，因此我们将讨论一种使用基于UV-C的外壳的方法，可以用于为手机或其他类似物体消毒，以防止所有可能的微生物．
制作紫外线手机洗手液柜
它可以做适当的切割和尺寸亚克力板。基本上是一个长方形的透明或彩色丙烯酸盒子，可以垂直放置两个紫外线灯泡，中间的手机需要制作并连接，如下图所示。
可以看到两个紫外线灯泡固定在一个小木箱上。如果在设计中使用了倒计时定时器，它可以被安置在这个木盒子里，并与下列计数器下计时器电路中指示的灯泡连线。
如果需要手动开关ON/OFF，则可以消除计时器电路，两个灯泡直接与电源线并联。
压克力盒子底部和墙上应该有几个突出的柱子，这样手机就可以插入这些柱子之间，竖立起来。
上述位置将有助于对两个紫外灯泡的最佳曝光距离手机几毫米
倒计时电路
可选的倒计时计时器可以与上述紫外线手机消毒装置相关联，在设定的预定时间后自动关闭灯泡。
对整个电路的描述和部件列表进行了研究在这篇文章中。
这两个UV只需要相互并联，并与可控硅串联，如下图所示。
线路图
带计时器的紫外线消毒盒
下一个基于紫外线的消毒概念也类似于上述，除了IC是IC 555。除了自动计时器切断，该设计还采用了簧片继电器，以确保当机柜的门处于打开状态时，紫外线灯泡永远不会打开。
通过以下几点可以了解电路的工作原理。
IC 555作为标准布线单稳态多谐振荡器，通过一个稳定的无变压器供电电路，由C3、C4、0.33uF和12V齐纳二极管组成。
一旦电路从交流市电供电，单稳态的12V直流电立即通过连接IC引脚2的1uF电容触发电路。电容暂时接地IC的引脚2，激活其输出引脚3的正电源。
pin3的正电源激活可控硅和紫外线灯。
单稳态开始计数，根据C1和R2的值，引脚3和可控硅在规定的时间内保持on开关状态。当时间流逝，引脚3变为零，关闭可控硅和紫外灯。
我们还可以看到a簧片继电器与输入电源的正极线串联。
该簧片继电器与磁铁耦合，与UV箱柜的门机构相关联。只要门处于开启位置，磁铁就会从簧片继电器上拉离，使其触点保持打开状态，单稳态就会断电。当门关闭时，磁铁被拉向簧片继电器，迫使其触点关闭，并打开单稳态电源。单稳态现在打开，导致计时器和紫外线灯激活的预期行动。
对于直流操作:

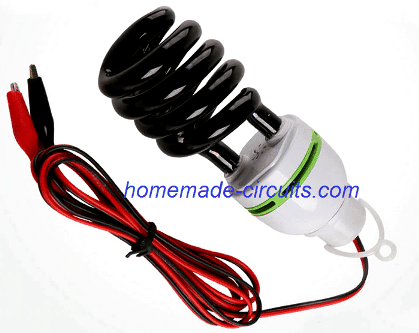

对于使用12V电池的直流操作，可以使用下列类型的灯泡:
这里没有显示计时器，这个装置可以简单地插入任何12V汽车电池，并在一个不透明的容器内和需要消毒的设备一起打开指定的时间。在此之后，可以拔掉电源插头。
对食品杂货进行消毒需要几分钟或几秒钟
大约在2到5分钟之间…
你好,
你能帮我用这个紫外线灯泡给房间消毒吗?有单独的电路设计吗?
提前谢谢。
嗨，程序与上面的文章中解释的是一样的，但它只能用于消毒物品，它可能对人体皮肤非常危险，所以建议适当的谨慎。
嘿,Swagatam,
在网站上为人们提供很棒的自制解决方案。作为一名工程师，我意识到每个人都应该知道一些基本的DIY电子产品。
我注意到你描述了这些电路但没有提到任何安全措施。唯一提到的是:“然而，由于人类皮肤也含有DNA物质，因此极易受到紫外线辐射的影响，导致灼伤、皮肤损伤和皮肤癌。”
因此，必须严格避免任何程度的紫外线接触皮肤。消毒过程必须在防护良好的容器内进行，容器内必须装好需要消毒的材料。
作为爱好尝试这些的人可能没有意识到与强烈的紫外线/大电流/电容等相关的潜在危险。必须用可见的警告标志非常清楚地说明。如果某人出了问题，你可能会面临法律后果。
伟大的工作。我移动到光子学，但现在又把电子作为一个爱好，因此发现了你的网站。
所有最好的!
谢谢你，Kaustubh，我完全同意你的观点。我现在用红色突出显示了警告信息，以便读者能够清楚地理解它。祝你一切顺利，并祝贺你回到DIY电子领域
谢谢你的这篇文章。这是非常有用的。
但在我的印象中，紫外线灯泡就像荧光灯管一样，需要镇流器，否则它们甚至不会发光。
你会如何为飞利浦325126 9瓦PL-S TUV灯泡设计电路呢?我认为这个管有一个内部电容的两个引脚G23基地。
再次感谢。
很高兴你喜欢这篇文章!然而，要实现上述UV系统，用户应该购买整个管/驱动集，这是很容易从任何知名的网上商店。
如果你想做驱动，那么你可以在网上搜索20瓦荧光灯镇流器电路，你可以找到许多合适的设计
在multisim的簧片开关不可用的情况下，我应该用什么来代替簧片开关?
您可以将其替换为On/OFF开关
但如果我使用开关，它是不工作的
我用的是灯泡而不是紫外线灯
电容和所有的都是基本的一个na ?就像一半是黑的一半是白的所以我拿了一个基本的只有法拉值它没有电压值，这样好吗?
抱歉，我不能提供模拟结果的解决方案，但如果你构建它实际上它将工作没有失败....
嘿Swagatam !
我还有一个疑问关于相同的555定时器电路的紫外线消毒。
电路中提到的簧片开关还有其他替代方案吗?
等待你的回复。
嗨，Advait，如果你不希望电路供电依赖于柜门的关闭/打开，那么你可以用手动on /OFf开关替换簧片。
或者你也可以使用ON/OFF按钮，当门关闭时，由于压力，它将打开单元。
你能描述和听一下电路中使用的元件吗
组件值在图中给出
我计划做一个电路与定时器和限制开关以及4 nos UV管和他们的镇流器。
你能给我一个电路吗?这样我就可以试验我的实验了。限位开关基本上是为了门打开时应切断电源，以免电灯不小心打开。你可以用我的邮箱ID回复我的问题吗?谢谢你的帮助。
请更详细地解释门应该如何操作UV灯与计时器，....以便正确理解函数。
亲爱的Swagatam,
请注意，门就像一个微波炉门。事实上，整个盒子在某种程度上就是这样做的。将有4个16瓦的紫外光管和它们的镇流器。将会有一个计时器来设置它点燃的时间，大约10分钟。也会有一个限制开关，将肉类的门，以便当它运行时，如果门是打开的灯应该熄灭。
请寄给我一个集成这些部件的电路。谢谢。
谢谢Rohinton，我很快就会尝试设计它，并在这里为你发布!
非常感谢Swagatam，等待你的回复。
你好，Rohinton，我已经在本文的最后发布了设计，请参阅本文的最后一个图表:
//m.addme-blog.com/homemade-uv-cell-phone-sanitizer/
嗨
我们可以使用节能灯管的镇流器电路吗?，以燃烧紫外线
您可以尝试一下，如果规格匹配，可能会成功。
你能更详细地讨论一下这个电路吗?
请回复邮件，我将分享号码
嗨. .
极好的解释和案例故事。
我可以用SMD UV led制作UVC消毒剂吗?
如果是，这是否像使用灯/灯泡一样有效?
感谢回复。
嗨，谢谢你，很高兴你喜欢这篇帖子，是的，你当然可以使用它们，但只有在它们对新型冠状病毒的有效性得到授权实验室的确认的情况下。如果产品没有这样的保证，那么它可能就不会那么有用。
谢谢你！
如果我根据我在网上的阅读假设，波长在100 - 280nm的每一个UVC都可以消毒细菌和病毒，包括Covid - 19。
我还需要确认范围为100到280 nm的smd uv led对冠状病毒的有效性吗?
我知道我对你来说这是不合常规的问题。但我很想从你这样聪明的头脑中理解这些事情。
如果led真的发出200 - 250 nm的UVC，那么它可以用于指定的目的，但问题是我们如何确认这一点，制造商可能给了我们关于产品的虚假规格。
嘿Swagatam !
我被你对紫外线消毒的解释和概念所吸引，想自己尝试一下。
我对你上传的电路图中的一个元件有疑问。
关于555定时器电路的输出端使用的红色二极管，我无法知道它是什么类型和它的规格。
请帮帮我。
等待你的回复。
谢谢你Advait,
很高兴你喜欢这篇文章!
红色的部分实际上是一个红色的LED，用于指示IC 555的激活。
我希望这能打消你的疑虑。
谢谢你先生
使用计时器是必须的吗?
不。
“有效和廉价的UV- c灯泡是3瓦UV杀菌灯泡，如你的文章所示”，看起来像我从德国卫报的UV- c灯泡。据说是一个10v灯泡。跟你展示的灯泡一模一样。它是否需要一个振荡器电路从直流源操作来“点火”?我的零件号是LB1000。这是同一个灯泡吗?我注意到你给的规格显示是85-265伏。谢谢
它不需要任何振荡器，您可以直接从市电交流插座操作它
我有一盏紫外光管灯。我从旧的净水器里得到的。所以我有了一个想法，用这个灯管做一个移动消毒盒。但是我不知道这个灯泡的供电电压是多少?移动消毒的时间定在什么时候?
但我想使用一个电路，可以使用更少的电压和电流(可能是交流或直流电流)，而不是直接购买灯泡(//m.addme-blog.com/wp-content/uploads/2018/12/12V-DC-UV-lamp.png）.thnq提前
好的，在这种情况下，你可以尝试使用UV LEDs，串联或并联。亚马逊产品中LED的主要规格如下:
浅色:紫色
电压:DC 3V - 5V
头部尺寸(约):5mm
注:led灯泡的镜头是透明的，但当led发光时，它变成紫色。输入电压不要超过5伏，否则灯泡会熔断。
包括100个LED灯
我们是否可以利用其他电路或使用低压紫外线灯，使这个手机消毒柜在低电压下工作
是的，这是可能的，通过使用现成的12V直流紫外线灯，它有一个内置的逆变电路，因为直流紫外线灯与高频振荡器工作。如下图所示:
//m.addme-blog.com/wp-content/uploads/2018/12/12V-DC-UV-lamp.png
真神气。为项目和快速回复
