力传感电阻解释

在本文中，我们将看到，什么力传感电阻是，他们的结构，规格，最后如何与Arduino微控制器接口。

什么是力感应电阻

力传感电阻器感知施加到它上的力，相应地改变它的电阻。阻力与力成反比。这意味着当施加的力高时，它会减少阻力，反之亦然。

“力感应电阻”或FSR不是一个理想的术语，因为它实际上是感应压力和输出依赖于电阻表面的压力。更合适的名称是压敏电阻。但力感电阻成为了常用的术语。

它的电阻范围很广，可以从几个欧姆到>1M欧姆不等。一个无负载的FSR将有大约1M欧姆，完全负载将有大约很少欧姆电阻。

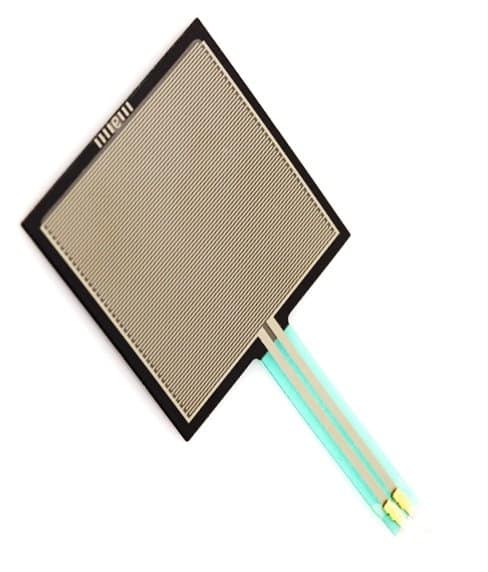

力传感电阻有各种形状;常见的形状有圆形和方形。它可以感知从100g到10Kg的重量。主要缺点是，它不是很精确，有很高的公差值。精度降低了由于使用而造成的超时。但它的可靠性足以用于业余项目和非关键的工业测量。它不适合高电流应用。

规格:

该设备的尺寸从20 × 24英寸到0.2 × 0.2英寸。厚度范围从0.20 mm到1.25mm，取决于所使用的材料。

力灵敏度从100g到10Kg。压力灵敏度范围为1.5psi ~ 150 psi或0.1Kg/Cm square ~ 10Kg/Cm square。

FSR的响应时间范围是1 ~ 2毫秒。工作温度在-30摄氏度到+70摄氏度之间。

最大电流为1ma /Cm²。所以小心处理这个电阻器，不要通过这个电阻器施加巨大的电流。

FSR的寿命大于1000万次。

制动力或响应FSR的最小力必须从20-100克。电阻不受噪声或振动的影响。

身上的工作:

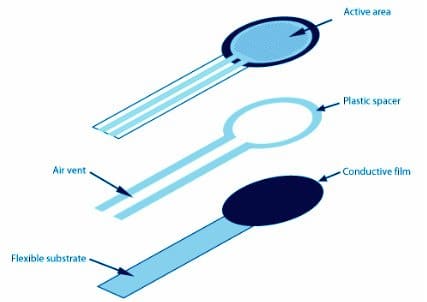

力传感电阻器由三层组成:有源区、塑料隔板和导电膜。

所述施加力的活动区域、隔离所述两层的塑料隔离片和一个排气口用于排出气泡。气泡的积累导致结果不可靠。

导电膜由悬浮在基体中的电粒子和介电粒子组成。

当施加外力时，它以可预测的方式改变其阻力。这些是几微米范围内的微观粒子。导电膜基本上是一种涂在塑料薄膜上的油墨。当施加压力时，导电粒子靠近并减少阻力，反之亦然。

使用力敏电阻的基本电路:

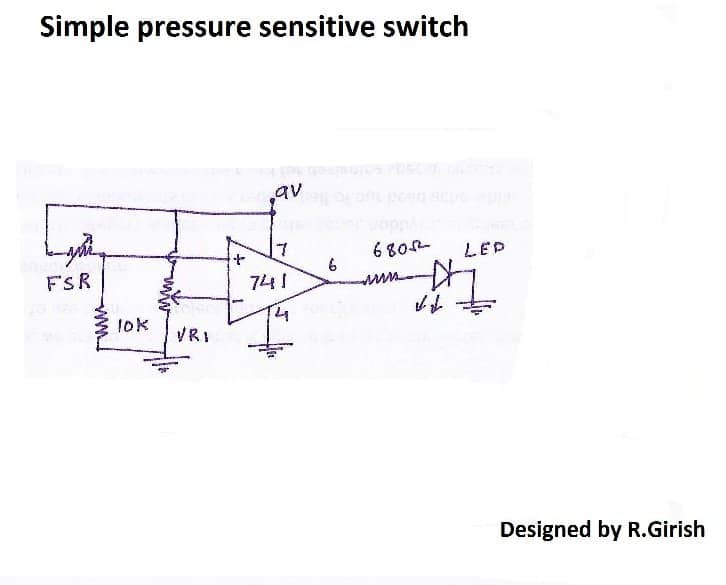

您可以将此电阻用于任何应用程序，以检测力的变化。瞬间，你可以通过将FSR与运放配对来制作一个压力敏感开关。

与Ardiono

可通过调节10k电位器来设置阈值。当你对电阻器施加压力，并达到高于阈值电压，输出高，反之亦然。因此，我们可以从它获得数字输出;这个输出可以与数字电路接口。

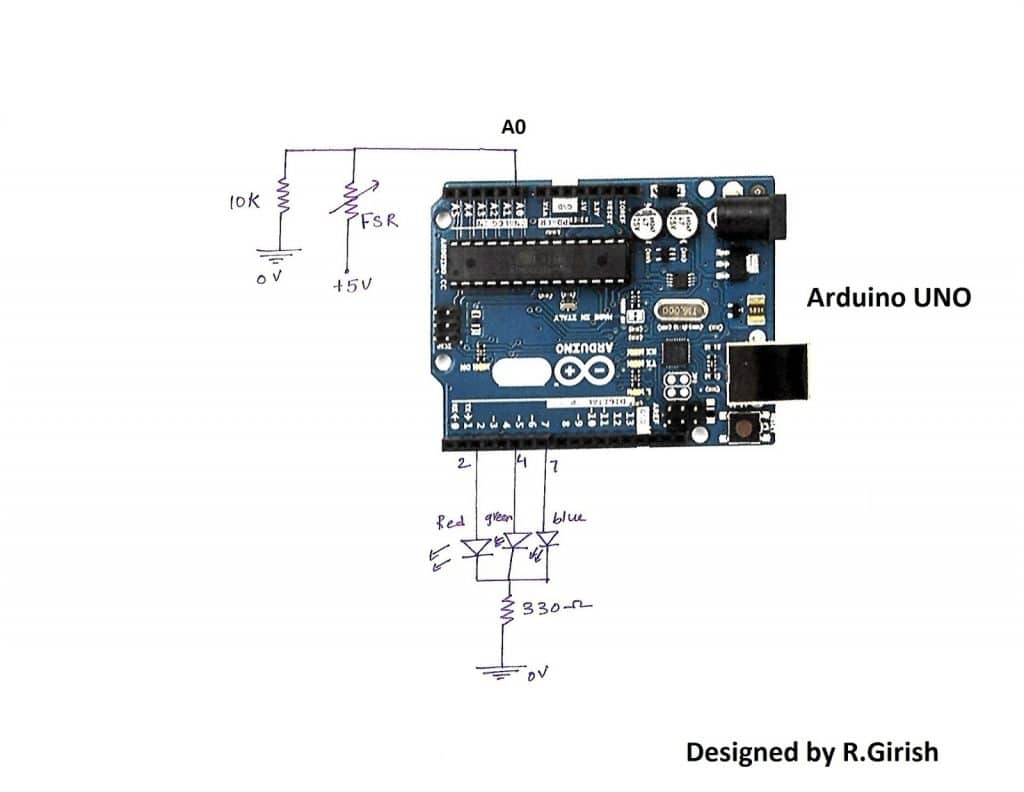

这是另一个使用arduino来测量不同压力水平的电路:

输入被馈送到模拟读引脚，它采取从0到255的数字不同的电压水平。

用户可以在程序中设置自己的阈值级别(程序未给出)。

当有光压时，蓝色LED亮，当有中压时，绿色LED亮，当有高压时，红色LED亮。

只要发挥你的想象力去寻找新的应用，这是无止境的。
