扩展电话铃放大/中继电路

所讨论的电话中继器电路可以扩展您的座机铃声的范围，这样您就可以在另一个房间甚至在另一个房子里拨打一个电话。

辛格:上面

电路操作

该电路可以与附加的蜂鸣器相连接，并进一步使用带有驱动电路的蜂鸣器来扩大蜂鸣器的范围。甚至连一个警示灯(例如一个灯泡/灯泡)，当有听力障碍的人使用该设备时。为了实现多个单元，可以为各自的负载连接多个继电器输出触点。

电话转发器的工作原理:

信号直接来自电话线。来自线路的电流通过一组电容C1和电阻R1、R2、R3和二极管D1、D2、D3、D4组成的整流桥。这样就得到了一个滤过的直流信号，然后以正脉冲信号的形式应用到晶体管Q1的基极上。

晶体管Q1响应在其底部接收到的信号的节奏模式，从而在其集电极电阻上产生反向和放大的信号。

这个放大的集电极信号受到电阻R5和电容C2网络的限制，以确保信号不是脉冲相当直接和直的。

然后将这种改进的直流应用于连接在达林顿配置中的Q2和Q3晶体管组，以进一步放大，以便最终输出能够驱动继电器激活蜂鸣器。D5用于保护晶体管Q2和Q3的反向继电器线圈反电动势。

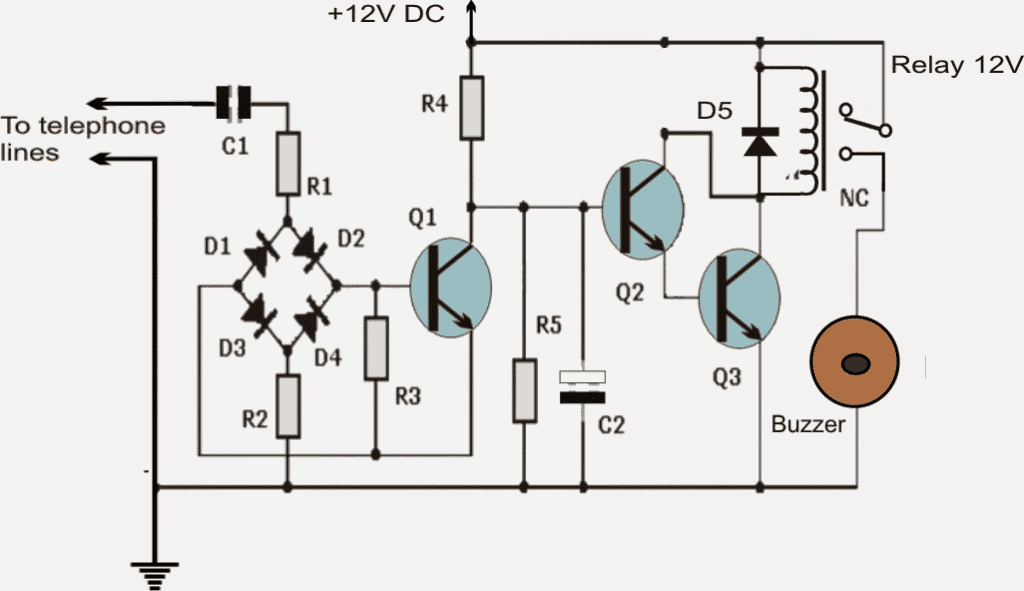

线路图

拟建电话中继电路的元件清单

- 2个晶体管Q1, Q2: BC547B
—一个晶体管:Q3: BC337
- 5个二极管D1, D2, D3, D4, D5 1N4148
—一个电容C1: 0.033uF
- 1个电解电容:C2: 1uF, 50V
—两个电阻R1, R2: 100K
- 1电阻R3: 8.2K
- 1电阻:R4: 180K
- 1电阻:R5: 39K
- 1个继电器(继电器)12V
- 1个12V响亮的蜂鸣器

注意:不要将电话线的极性颠倒到中继器上。
