该帖子解释了一种安全机制电路,可用于人类动力潜艇,在紧急情况下保护潜水员。这个想法是马里埃尔先生提出的。
技术规格
对于荷兰的涂德尔福特的(自愿)项目,我们正在建立一个人类动力的潜艇。在这个潜艇中,我们需要一个安全浮标,它必须是“死人的开关”类型。目前我们正在为此设计电气系统。我在博客上阅读了许多文章,并认为您可能能够帮助我们解决这个系统。
该系统使用磁铁将浮标固定在潜艇上。如果驾驶员松开按钮(如松开按钮),浮标应被释放。因为我们想要防止浮筒意外(没有紧急情况,手指只是在比赛中滑出了一秒钟的按钮),我们也想要建立一个两秒钟的延迟(不需要精确到2秒,但一点延迟是必要的)。
我们的一名团队成员设计了一个系统,您可以在附件中找到。我对最终设计负责,这意味着它也是检查这个系统的任务。作为机械工程学生,这并不是我的力量。
如果你可以看看系统,你会帮助我们很多。我肯定希望我在绘图中正确地获得了英语术语,但如果有什么不清楚请问。
提前感谢你的时间和知识,
此致,
玛丽埃尔·范·登·霍德
WASUB的总工程师
人类动力潜水艇
解决请求
亲爱的Marielle,
从给定的信息,我了解您的要求是定时器电路的简单延迟。
附件显示了一种电路,使用微控制器看起来不必要的复杂,我也无法理解包含这么多的调节器,整流器,因为电路使用9V电池所有这些绝对不需要。
然而,我想知道有一些细节:1)电磁铁线圈的近似电阻是什么?
2)您是否希望继电器操作开关,MOSFET操作或电源晶体管操作开关?
3)一旦释放浮标位置的电路将门闩或你想要电磁铁开关切换回力量,但显然这行不通,我猜,因为一旦浮标发布带来的唯一途径是通过手工工作。
的问候。
回馈:
亲爱的Swagatam,
我们的系统确实可能不必要地复杂。我们试图提出更简单的系统,但我们仍然挣扎。
整流器这个词是我说错的。我试着把一个荷兰语翻译成英语,电脑告诉我这是调节器或整流器。
我今天检查了两种翻译,得出结论,右期是监管机构。
你可能是对监管机构不必要的。我们使用它们的原因是因为不同的组件。
单片机使用5V,线圈使用12V。
我们希望使用两节9V电池,因为它们更容易潜水而不是12V组合。然后必须将其降低到线圈12V(因此调节器
1),微控制器(因此调节器2)和5V。
我们不确定系统中的所有组件都将在9V下工作而不会刻录/失败/等。
分析设计
下面我回答了你的问题:
1)电磁线圈的电阻为37,9欧姆。这是使用我们订购的网站上的规格计算(标称功率为3,8W,标称电压为12V),并且易于公式:P是U平方分开的BIJ R.
2)通过开关我觉得你的绘图中的圆圈,那个说“晶体管”旁边吗?
如果是的话,它是NPN晶体管。如果您的意思是Switch驱动程序(按钮):
本网站位于荷兰语,但数据表是英文,它们很容易找到。但是,它无法解决您需要了解它的内容,如果此交换机是您的意思。
3)浮标释放后会发生什么并不重要。
这是因为,就像你说的那样,它需要手动努力让它回来。然而,我们更喜欢它将保持关闭(锁定该位置)。
这将节省电量(并且由于水电壳而改变电池很难),并且当它重新打开以便快速推动我们的风险浮标不会退出子(释放到短,再次连接)。它可能是一个小风险,它可能是可以预防的,但我们需要说服法官在我们的比赛中,这是一个完全安全的系统,因此没有风险总是比小风险更好。
我希望这回答了你的问题。我们仍然在这方面工作,我们非常感谢您的帮助!
我们期待着您的想法,
再次感谢!
玛丽埃尔·范·登·霍德
WASUB的总工程师
人类动力潜水艇
设计电路
使用推送开关

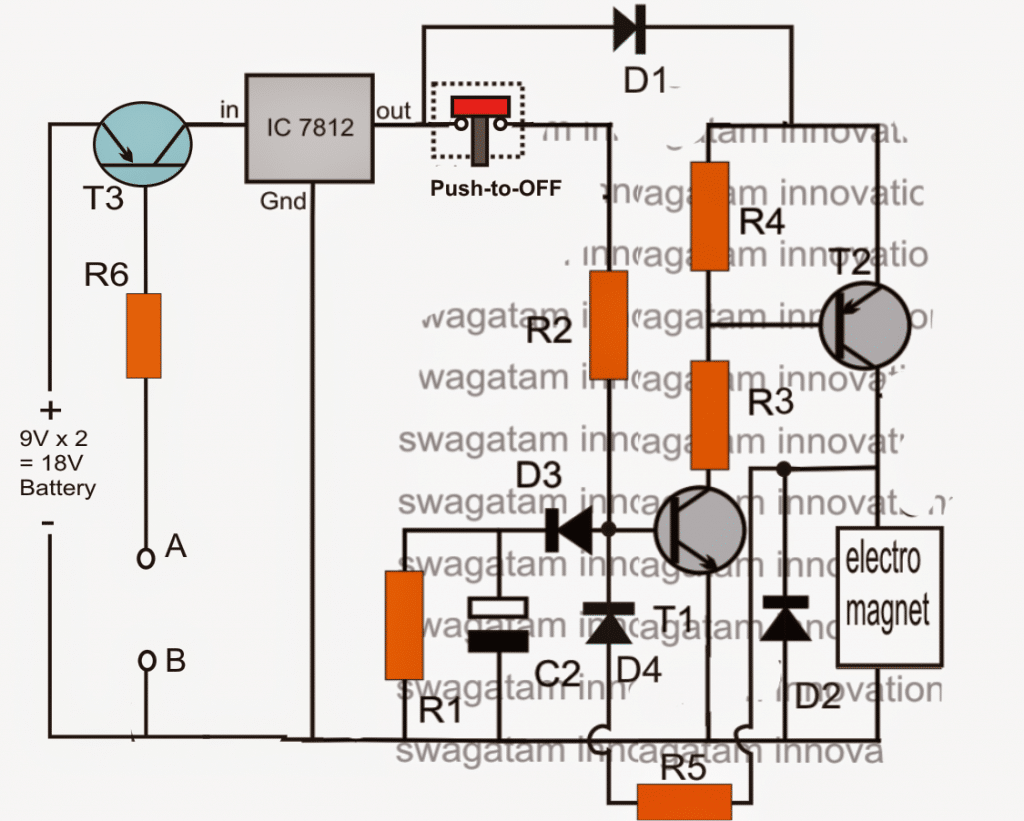

所示的潜水潜水浮标开关电路基本上是定时器电路的延迟。
如图所示,一对9V电池串联在一起获取18V,通过7812芯片适当地将18V降至12V,用于馈送相邻的delay ON timer stage。
指示的推送按钮,潜水员需要持有,只要该人希望保持淹没。此开关必须是开关的推送类型。
潜水员预计将通过这种开关持有郁闷的水。
如果释放上述开关,则允许将12V释放到T1至R2的底部。然而,从所需的0.6V抑制T1以获得计算的时间段(2秒),直到C2充电到该限制。
一旦T1引导,T2也跟随并打开电磁铁,将浮标向上释放。
R5 / D4确保,电路在该位置锁定,使电磁铁的永久激活直到电路从水中拉出。
T3 / R6形成水活化开关,确保电路仅在浸入水中时触发,点A和B桥接水含量。
只有点A和B必须暴露在水中,电路的其余部分必须密封在防水适当的外壳内
电路原理图

零件清单
R1 = 100m.
R2 = 100K.
R3,R4 = 10K
R5 = 100k.
r6 = 100欧姆
C2 =要选择获取所需的2秒延迟
D1 ---- D4 = 1N4007
T1 = BC547.
T2 = BC557.
t3 = tip127
使用推送开关

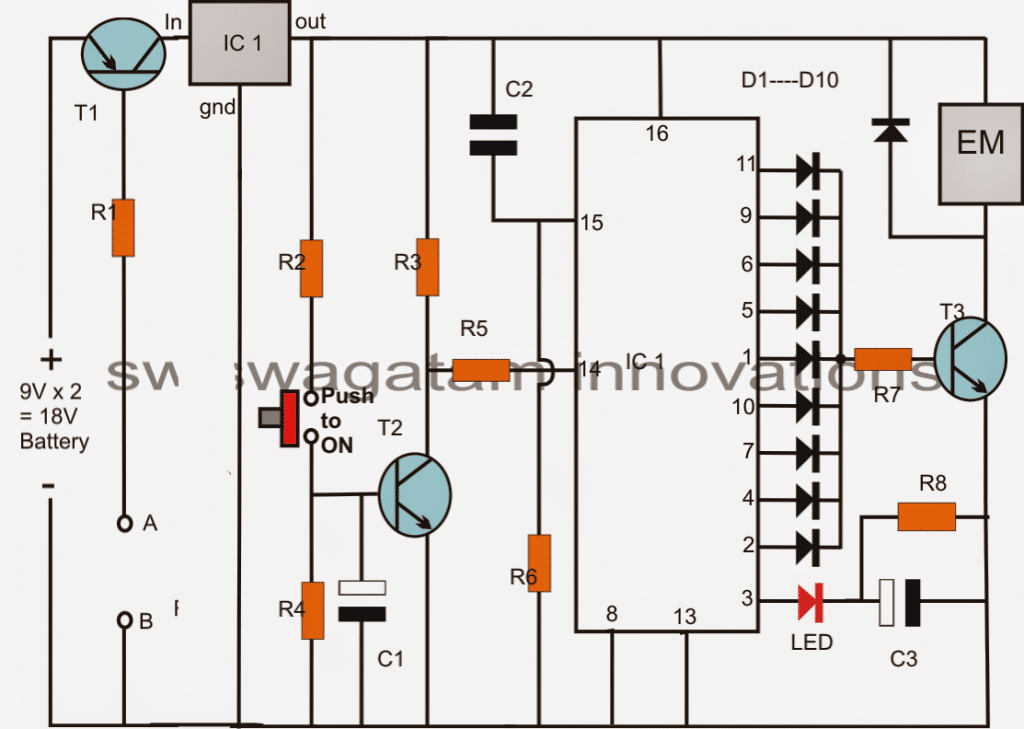

下一个人动力潜水艇安全开关电路使用推进开关,用于如上所述的相同操作。
一旦潜水员按下按钮潜入水中,A点和B点就会被水连接起来,使供电系统在电路中流动。
被按压的切换使得T2接通,从而将IC 4017的销14保持在地。
LED上方明亮的瞬间闪光确保电路重置并且处于警报备用位置。
如果潜水员在水下潜水员释放按钮,这将导致T2关闭,但仅在C1排出到0.6V水平之后。
在该点T2关闭时将使IC 4017的PIN14的正电位呈现为PIN14的PIN14,使得PIN3处的逻辑高跳跃到技术引脚#2的下一个输出引出顺序,但是对于极端安全原因,所有剩余输出都有通过单独的二极管终止于T1的基础。
以上动作将立即触发用于预期实现的T3和电磁铁。
电路原理图

零件清单
R1 = 100欧姆
R2,R6 = 100K
R4,R3,R5,R7 = 10K
r8 = 100m.
C1 =要计算所需的2秒延迟所需的2秒
C2 = 0.22UF
C3 = 0.5uf / 25V
D1 --- D10 = 1n4007
t1 = tip127
T2,T3 = BC547
IC1 = IC 4017
IC2 = 7812.
Switch =推送到上类型
EM =电磁铁
Marielle先生的反馈
