Digital Up/Down Volume Control Circuit

该帖子使用IC DS1668解释了一个简单的数字音量控制电路，该电路可用于放大器和所有音频设备，以实现按钮按下向上/下卷控制设施。

什么是电子风湿病

DS1668和DS1669 Dallastats电子rheostats or potentiometers. These devices present 64 possible consistent tap points over the resistive array as they are supplied with regular variations of 10K, 50K, and 100K ohms.

Dallastats可以由机械型触点封闭输入或电子数字手段输入（例如CPU）控制。

雨刮器的放置是在没有能力的情况下通过使用EEPROM储存池组件来实现的。EEPROM细胞阵列可确定理解超过80,000的写入。

DS1668和DS1669在可用的样式软件包上有所不同。DS1668仅在带有单独集成按钮的个性化6针软件包中获得，如软件包图中所示。

按钮的角色

单个集成的按钮提供了雨刮器点的机械化控制输入。

Furthermore, a digital supply input, D, enables the potentiometer to be operated by a microcontroller or processor.

Supplementary package pins incorporate the positive voltage input +V, the negative voltage input, -V, the resistor wiper , RW, along with the high resistor . RH.

DS1668专门用于专业温度应用（OTC至70YC）。DS1669可能会出现传统的IC包，例如8 pin 300 mil浸入和8 pin 200 mil soic。例如DS1668，可以设置DS1669，以使用单独的按钮或电子源输入来利用。

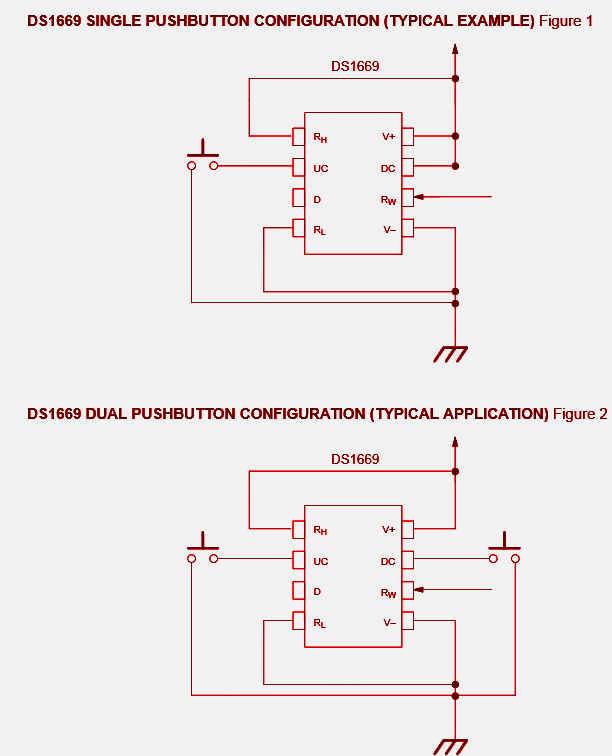

这是在图1中提出的。此外，DS1669可以设计用于以双按钮的排列进行控制，这可以在图2中看到。

DS1669引脚使电位计RL RH的每一端与雨刮器RW一起使用。控制输入​​由数字源输入，D，UP触点输入，UC以及向下触点输入，DC组成。

其他包装引脚涉及正，+v和负，-v，sup -ply输入。DS1669可以在专业或工业温度变化中找到。

OPERATIONAL规格

DS1668/DS1669 Dallastats通过触点闭合输入或数字基础输入来调节。

The DS1668 is designed to function from just one contact closure (pushbutton) input that may be built in the personalized 6-pin package or the product could be powered from the digital supply input (D).

DS1669可以使用一个推动开关输入，组合推动开关或使用数字供应输入。
