该电路识别并检测两个传感器之间的温度差，并在这些不同定位的传感器上温度不相同时激活继电器。
: Manisha帕特尔
尽管可以采用电位计，但是，它也会使您能够检测温度差异，尽管可以设置温度传感装置，但是使用电位计。
运营细节
为了实现传感能力，使用一对普通的“花园”二极管作为温度传感器(D1和D2)。
由于两个二极管的阳极都与运放的输入相连接，它的工作原理就像一个比较器，被配置为检测任何温度差，使其输出一个低电压。
这些二极管应该放置在两个遥远的理想位置上，在这两个位置上可能需要比较温度。这些传感器能够探测到彼此之间哪怕是最微小的温度变化。
-如果二极管D1被放置在一个温度相对降低的可疑的地方，运放给出一个低输出，并通过通过晶体管Q1激活继电器。晶体管可用来激活加热系统或类似的装置，目的是恢复温度的下降。
-同样地，如果二极管D2被放置在一个敏感的前提下，感知温度的升高，运放输出再次低，通过晶体管Q1激活继电器。在这种应用中，晶体管/继电器可用于激活冷却器系统或风扇。
当两个二极管的温度恢复到相同的温度时，继电器被关闭。
必须指出的是，电位器的包含是为了根据用户的偏好改变电路的传感水平。
注意：电路可由9V电池供电。继电器也应以与电源相同的电压额定电压。

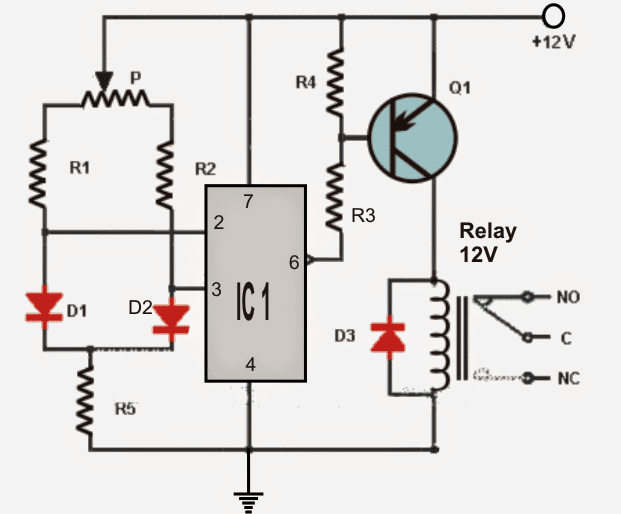

电路图
上述差温检测电路元件清单:
—IC1:运算放大器741。
- q1: PNP bc557
- R1 = R2：4.7K
- r3 = r4: 1.2k
- R5: 2.7 k
- P: 100K罐
- D1 = D2 = D3:二极管1N4001
—RL1: 12V继电器。
可以使用1n4007？
是可以使用的
用于检测该电路温差的哪些组件
D1和d2
亲爱的Swagatam,
首先祝大家2021年新年快乐。
我们制作了上述温度控制器电路。但不幸的是，它没有用二极管D1和D2感应温度。问题是，二极管如何作为温度传感器工作?
我们是否应该使用一些温度传感器，而不是二极管D1和D2?
谢谢亲爱的Prakash，并祝你太开心2021。
这个设计是一个永恒的作者提交给我的，但似乎电路应该工作。
所有的半导体都通过改变正向电压降来响应温度的变化。
一个1N4148二极管将同样显示其正向电压降低2mv，响应其体温每升高1度。这意味着，温度每升高一度，其正常的0.6V正向下降将继续减少2mV。
