该帖子向闪烁的灯电路解释了一个简单的声音，可用于促进具有听力损失的人，因此他们能够通过闪烁闪光灯来可视化遥远的手机环，并立即了解其手机中的来电。。
以下解释和电路设计由Henry Bowman先生到本网站的贡献。
电路如何帮助听力损失的人
呈现的手机铃声向灯泡指示灯电路专门设计为我的妻子的姐姐，谁拥有手机，听不到高音环信号。
我正在使用耦合到TL082前置放大器的小陶瓷迈克，它将耦合到555 IC。她将把手机放在这个盒子的顶部。
当电话环时，TL082将触发555. 555将在12伏继电器上开始缓慢和脉冲。
继电器将运行60瓦灯泡，所以她可以在视觉上看到信号。我现在有电源和电压稳压器，现在在IC上工作。
好吧，在最后完成这个项目之后，我昨天把它带到了我妻子的姐姐家。它曾经工作过，我的妻子能够昨晚从我们家叫她。我们不得不前往她的家来检查她，现在她可以看到闪光台灯。
TL082没有足够的增益，因此我更改为晶体管放大器。我还发现，通过改变手机环中断，而不是连续，我可以消除555定时器脉冲到继电器。照片显示了表灯插入的盒子上的侧面插座。
盒子为5“x 7”，并容纳降压变压器，电压调节器，放大器和12伏继电器。试图改进原理图，因此它不会像第一个一样涂抹。我不知道如何处理线圈和LED的免责声明。
电路操作：
这种手机环到闪烁灯电路专为难以听到手机环信号的人而设计。蜂窝电话环应设置为中断的音调信号。
应放置60瓦最大灯泡的台灯放置在辅助侧出口。手机的扬声器应放在动态迈克之上。
当手机响铃时，台灯将闪烁，打开和关闭，指示来电。提供增益调整以减少响亮的噪音或对话的干扰。
动态迈克放大器的原始设计指定的Q1为BC549C晶体管和Q2为BC547。这两种晶体管都是高增益型，最大电流增益为800。
我不想每次50个，所以我修改了电路以使用公共2N3904。这些晶体管的最大增益为150。
我用RH1电位器取代了一个电阻，以获得增益。我用10UF值替换了D1的左侧的2.2UF电容。我添加了D1，1K电阻，Q3和47UF电容，K1继电器和D2。
D1将AC信号校正以操作Q3。
D2提供钳位从K1的电感电压并保护Q3。如果您决定使用原始指定的晶体管进行Q1和Q2，则可以消除D1右侧的47UF电容。
12伏继电器触点应在120 VAC中具有1安培的最小接触等级。灯泡灯泡应为60瓦，最大或更小。
注意：到DC的AC信号，允许Q3提供电流以操作K1继电器。D2提供钳位从K1的电感电压并保护Q3。如果您决定使用原始指定的晶体管进行Q1和Q2，则可以消除D1右侧的47UF电容。12伏继电器触点应在120 VAC中具有1安培的最小接触等级。灯泡灯泡应为60瓦，最大或更小。

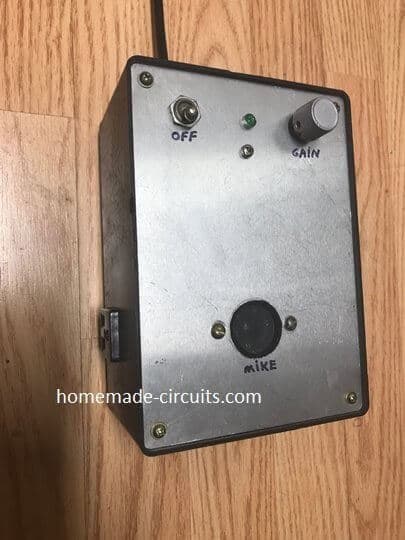

已完成的原型图像：
嗨，Swagatam和Henry，
我完全聋了，这款手机-Dodd看起来对我来说很有用。我想象电路可以同样适用于我们的本地230V AC。
好东西，谢谢！
约翰
谢谢约翰
我们很高兴你喜欢这个概念，发现它很有用。
祝你一切顺利，请继续发布。
对于220V操作，您只需更换220V至12V绕组规格的变压器。
嗨，刚加入。发现这个地方，而不是一个评论，而是一个问题。我有一个风速计，为杯子的每个旋转提出了直流脉冲。脉冲幅度与系统的DC输入成比例，可以在0到12 v之间的任何位置。当然，仅在输出处使用脉冲的重复率。使用555定时器时钟317输入的步进电机的示意图，我想用风速计的输出脉冲时钟317。请告诉我该怎么做。太感谢了。
您有一个很棒的网站，我很欣赏我的项目的建议。我是88岁的退休电子技术员。我约会回到真空管天。
嗨，您是否参考LM317电压调节器电路，用于与风速计集成？请澄清一下，我会搞清楚。
嗨，我很抱歉，不错的错字。我应该说：CD 4017或类似的十年计数器IC通常用于步进驱动器电机。As I view the pulse output of the anemometer, I can’t really say what the pulse width might be as I can’t get my scope sync locked in. I have to view the output of the anemometer as a ‘black box’ as I hesitate taking it apart. It may use a Hall circuit or even a reed switch, just guessing. I mention using a stepper driver as I have a few boards in my collection. Obviously I don’t plan on the anemometer driving a motor but I can take it from there. Any idea’s for a simpler circuit would be appreciated. I thank you very much for your prompt replay, not many folks today would do that. Jack.

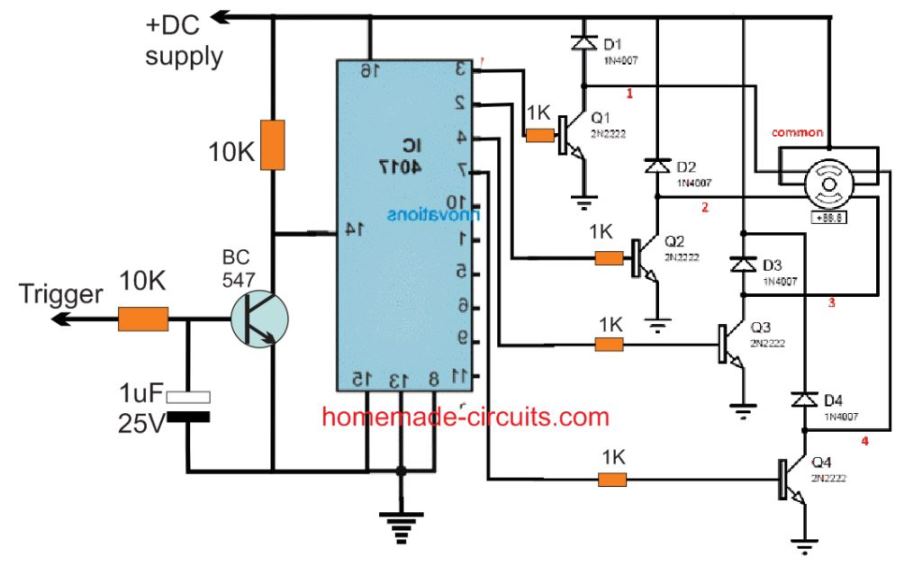

没有问题杰克，我试图为你设计它，可以在以下链接中找到它：
https://www.homemade-circulay.com/wp-content/uploads/2019/09/stepper-motor-driver.jpg.jpg.
请承担由于某种原因而在图中倒置的4017个引脚详细信息。如果您无法识别它们，请告诉我。
如果风速计速度太高，1UF可以减少到一些较低的值，电路无法正确响应。
完美的！非常感谢你的帮助。问候，杰克苏伯特
很开心你喜欢！
