具有定时器电路的简单手机充电器在下面的文章中提出，可用于为给定的移动电话充电，以获得指定的预定时间长度。萨德先生要求这个想法。
线路目标和要求
- 你能设计我吗？充电器电路还输入230V 60 Hz，以及用于充电智能手机的输出3 USB端口。
- 我需要在这个电路中是一个计时器（三组时间），30分钟，60分钟和120分钟。
- 所以我将手机连接到三个USB端口中的任何一种，然后按（开/关）开关，然后时间开始60分钟然后断电。
- 希望你理解我的要求。

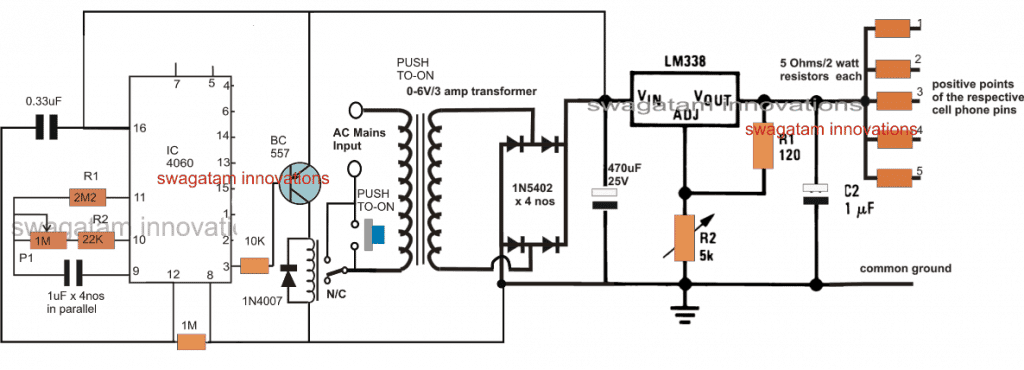

电路图
电路操作
在上图中可以看到具有计时器的所提出的手机充电器电路，该设计主要包括IC 4060定时器级和A.直流到DC多手机充电器舞台。
手机充电器部分是一个标准LM338基于充电器电路，其中输出分为5个独立充电输出，方便为5个独立手机充电。从这些输出中，3个通道可用于预期的3个手机充电，每个通道的速率为1500mAH。串联电阻可用欧姆定律计算，如下所示
r = v / i = 5 / 1.5 = 3.33欧姆，每个瓦特10瓦
LM338电路中的R2必须适当调整，使输出端或C2端达到5V左右。
定时器阶段由IC 4060谁的引脚也以标准定时器/计数器模式配置。
可以调整P1以在引脚＃3上获得大约120分钟的延迟时间，这将允许引脚＃2产生60分钟的延迟，并且引脚＃1延迟30分钟。
最初，当电源应用在指示的市电输入端子，手机充电器电路与定时器不响应，并保持不激活。
然而，瞬间给定的按钮被按下，导致继电器的N/O侧与另一个未连接的市电线连接。
这暂时将交流电源与变压器引线连接，反过来为整流级为启用瞬时直流电源输入IC 4060定时器阶段。
这短暂的供应到IC 4060级激活计时器的计数，并同时产生一个初始零电位在底部继电器驱动器BC557晶体管，接通继电器从N/C点到N/ O点。
一旦发生这种情况，继电器触点现在接管按on开关连接，并允许交流流过这些触点进入变压器初级。
这确保了，现在即使释放按钮，电路也能够锁定到启动LM338的电力位置，从而开始为连接的小区电话和定时器IC 4060通过P1来计算规定的时间量。．
一旦经过IC 4060的计数，一旦经过了IC 4060的计数，PIN＃3（选择哪个PIN＃1/2）向上转，切换BC557和从N / O到N / C的恢复继电器触点。
这一动作立即切断和断开市电交流变压器，使整个过程失效，并使整个系统进入原来的备用位置。
通过按下下一个充电循环，可以简单地启动该手机充电器定时器电路。
可以使用公式计算IC 4060的时间延迟：
f（OSC）= 1 / 2.3 x RT X CT
其中Rt = R2 + P1（以欧姆为单位）
Ct = C1(单位:法拉)
零件清单
电阻，全部1/4瓦特5%
2m2 = 1
22K - 1
10 k = 1
1米= 1
120欧姆= 1
1米= 1
5K罐= 1
电容器
1UF / 50V非极性= 4
0.33 uf = 1
470UF / 25V = 1
1uF/25V电解= 1
二极管，1n4007 = 5
晶体管，BC557 = 1
IC，LM338 = 1
继电器，12V / 400欧姆= 1
按钮= 1
变压器= 0-12V / 5放大器
根据给定公式的输出电阻
先生，谢谢你的设计。
可以添加LCD屏幕显示一定时间的数字倒计时吗?
不客气，萨阿德，
您可以添加以下设计来计算来自IC 4060的一个输出的脉冲，这可能对应于秒或分钟
//m.addme-blog.com/2013/11/cascading-ic-4033-in-multiple-digit.html
请你为我添加它。
对不起，打扰你。
Saad，您必须实际检查并识别IC 4060的哪个引脚，使所需的脉冲相当于秒或分钟......但是在此之前，您需要成功构建4033计数器电路......
行。谢谢您的帮助。
谢谢你，先生。请您向我提供零件清单！
嗨Saad，我会尽快更新信息......
嗨，swag先生，很棒的定时器电路…我几个问题。
1.我该怎么办如果我想使用它，用于将我的直流风扇或我的直流电机从4.5V到12V，并使用适配器或充电器（无变压，没有继电器）COZ我想要制造最小的电路定时器。也许切换变压器，并将（+）（ - ）电压提供给470uf盖子？
2.如果我需要那个电压范围，有什么组件需要更换吗?
3.我仍然不明白输出。你的意思是少数usb输出安排的pararel对吗?
谢谢你，斯格先生，你帮了我大忙
嗨Aindra，上述电路用于充电手机，如果要在这种情况下只控制电机，则无法使用这种复杂的设计，而是可以从以下文章中使用最后一个电路：
https://www.homemade-circuars.com/how-to-make-simple-timer-circuit-using/
您可以使用电源晶体管（如Tip31）更换继电器，具体取决于电动机额定值。使用470欧姆进行晶体管的底座，并务必在电机上连接续流二极管。
伟大的！谢谢。
漂亮的文章
如何计算4小时的电阻器和电容值
请给我配方
你的电池是什么啊评分？
好日子swagatam。你能帮我提供:
1.一种由充电电池操作的烙铁电路，如ISOTIP，可调节电流，功率从30w到60w不等，数字功率显示，如有可能，可使用4.2v锂电池或3.7v 18650。
2.电烙铁电流可调电路，可改变瓦数，数字瓦数显示直接在220伏，谢谢
你好，丹尼斯，你可以完成它与一个简单的IC 555 PW电路如下所示:
//m.addme-blog.com/2012/05/make-this-pwm-based-dc-motor-speed.html
你可以用焊锡替换电机。
我没有数字电表电路,但是您可以使用一个数字电流表将允许您获得阅读相当于瓦可以校准计量范围到瓦…基本上它将显示安培但修改校准将使它能够把数据转换成瓦…根据我的假设。
嗨,赃物。谢谢你的快速反应。自从上次给你发信息后，我现在才打开我的电子邮件。你能帮我决定什么是最好的焊接烙铁瓦数和焊接铅直径使用
在pcb 's.thanx
嗨Dennis，我更喜欢以下类型的烙铁，它是一个25瓦焊锡铁，通常建议用于最敏感和正常的PCB焊接工作
http://www.dnatechindia.com/image/cache/catalog/soldron_25watt_1 - 500×500. jpg
你能帮助我设计一个信号助推器电路，用于笔记本电脑和手机促进互联网和WiFi.thanx
对不起，我现在没有这种电路，而且设计这样的电路真的很复杂……
你好，谢谢回复，我的意思是简单的wifi信号助推器天线手机或笔记本电脑使用usb电缆。
嗨丹尼斯，它可能是任何相关项目，但它仍然需要大量的准确性和计算来构建它......
顺便说一下，每当我坐在我的wifi 4G设备旁边，它就会变得更快……我的身体就像一个天线。
谢谢。希望你不介意我要电子电路，因为你真是个大帮手。我刚开始迷上电子产品。直到下一个请求。上帝保佑。
你是最受欢迎的丹尼斯，保持良好的工作！
嗨Swag.i具有带有584J 400V的电容器的可充电闪烁灯。总是吹过。它没有电阻。我没有电阻。我应该使用什么值。
嗨Dennis，它正在发生，因为电容器是一个质量良好的电容器，用良好的质量改变它，最好是来自一些知名品牌。因为如果它被评为400V，它永远不会吹嘘。电阻不是强制性的，可以包括在从Mians拔出时将盖子排出，以避免对用户的放电冲击，以便他意外地触摸插头销。
如何计算无变压器电源中的电容器和电阻.thnx
你可以读一下
//m.addme-blog.com/calculating-capacitor-current-in/
谢谢。我会的。
先生你好。Swagatam，
希望你一切都好。
你能提供给我一个软件，我可以用它来设计这个电路。
的问候。
你好萨阿德,
你是指PCB吗?对不起，我实际上不熟悉任何PCB设计软件，我可以推荐，尽管你可以找到很多，如果你在网上搜索
我的意思是模拟软件。
感谢您的回复。
对不起，我不使用模拟器，我在脑海中模拟我的电路，在我看来，上面的设计是完美的，只需要实际地构建和测试
还有一件事，你可以编辑设计是英国普照类型，其中包含3个引脚！
希望你能帮助我。
谢谢。
所示的变压器/开关线将成为220V交流的输入，并可以包括第三个接地针，如果使用金属外壳，可以连接到机箱或外壳，或仅与变压器本体连接。
先生早上好! !我能问你一个图像或原理图上做什么与任何IC的未连接引脚?
非常感谢你先生，我很抱歉问，因为当你说它必须连接到逻辑级别时，我无法理解。
jindro，CMOS IC的输入，例如以74xx或40xx或4xxx开头的开头，例如NAND门，而不是盖茨等。当这些门中的一个未使用或未连接时，它们的输入引脚应该终止正线或负供应线......以保持它们稳定。
嗨，斯瓦塔姆先生，很棒的赛道!
请帮助我制作计时器和Autocut关闭电话充电器电路（用Super Tiny Components，如同单身4060＆0.1uf，那就是很棒的）。
我使用快速充电(5-9V 1-3A)与指示线，但我不确定其节省电池满后，通宵充电(我认为这对手机电池不好)。
我该怎么做2小时充电，但如果电池满满的话，即使在超时也可以自动切断？另外，如果存在现有组件的任何更改（2小时计时器），请分组
谢谢你的大帮助
的问候。
谢谢法雷尔，所有的手机都内置了最先进的电池保护系统，可以自动切断，所以需要添加任何外部切断电路，但如果你仍然想要，我可以在上面的文章中添加它
谢谢Swagatam先生。
正如我们所知道的，是的，新手机已建立在自动切断（i）特征中。我只想将该功能添加到我的设计中的下一电路中。如果您制作，请与我联系，但我已经询问了YouTube Channel＆FB。
再次感谢你。
嗨，Farrel，你可以尝试从这篇文章的第二电路，充电器适配器的市电2针将走点指示为“负载”:
//m.addme-blog.com/simple-triac-timer-circuit/
我是任务监督由6V可再充电电池（太阳能电池电源）供电的电动机推进的饲料颗粒分散器。该设备执行良好，并以现有计时器的间隔提供馈送。然而，该计时器仅限于，它只能一次致动1,2，......或6整秒的饲料分配器;允许的一馏分的馏分。我想通过编程到秒的十分之一来改进饲料间隔。
我购买了一个Drok定时器继电器。我编程它在获得触发信号后关闭时间“CL”（0.5秒），然后打开2.0秒的时间“OP”。继电器在完成定时后关闭。
我在托盘板上检查了所有这些，电路（当然少）使用LED负载完美无瑕地工作。
我无法让电路在现场工作!我正在将(+)BATT连接到计时器(默认)，但现在在正极终端和计时器之间插入预先配置的DROK。我想要么是我的设计有问题，要么是我需要进入新成型的电线连接/接头，并更换焊锡的电线螺母。
我想用戏，而不是家庭建立一个定时器的中继。
你能给我画一个电路图，我可以在这个项目中使用吗?
如果可以用一个基于IC 4060的定时器代替外部计时器，那么可能就可以达到预期的结果。IC 4060可以提供10个可选择的输出，每个输出的延迟比前一个少50%，反之亦然。您可以以可重复的形式或一次性锁定的方式获得此功能。
https://www.homemade-circuars.com/how-to-understand- -4060-pin-outs/
嗨，感谢您的惊人网站和您投入文章的所有努力。您是否可以善待并探索Quickcharge或其他类似的协议，使充电器和PowerBanks能够提供9或12伏？I’ve found only one person (embedblog.eu/?p=504) who has made the circuit himself and yet he did it with a special IC and considering I’m in iran and there’s little to no chance I can get my hands on a special IC or order it from china without spending a fortune on it I wanted to ask you to figure out if theres a way to implement the QC 2.0 or 3.0 with an arduino or an attiny85. thanks again and have nice day
嗨，快速充电的概念并不难，可以用普通的ic实现。它只是在初始阶段施加大电流，直到电池电压达到一定值，然后逐渐减小电流，直到电池充满电。
