在未来几年内，我们可能会发现所有传统的电容启动式吊扇都将被无刷直流吊扇电路所取代，因为这一概念可以使操作非常高效，并节省50%以上的电力。
更换电容启动风扇为无刷直流风扇
正如传统的白炽灯今天几乎被取代了高效的LED灯在美国，是时候让吊扇变得更智能、更高效了。
事实上，制作一个基于无刷直流的吊扇电路可能比电容启动型的风扇容易得多，甚至可以由一个拥有基本电子知识的普通业余爱好者完成。
你需要什么
为了实现这一点，你可能需要获取或制作以下模块:
1)无刷直流控制器电路。
2)为无刷直流控制器电路供电的SMPS
3)匹配合适的无刷直流电机。
4)电动机螺旋桨或叶片配件。
主要规格
刷控制器规格可以选择根据可用的无刷直流电机的规格,例如如果你发现它舒适采购220 v或310 v刷你可以去控制器设计有匹配的规格,比如下面的电路是发布在本网站的某个时候。
另一方面，如果在12V到50V范围内的低额定无刷直流电机看起来更容易获得，人们可以考虑选择以下替代设计，这也是最近在这个网站上发布的:
由于24V无刷直流电机比220V无刷直流电机更容易获得，因此我们将讨论使用24V无刷直流电机的建议的无刷直流吊扇电路。

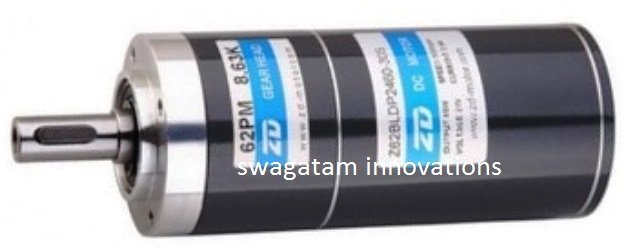

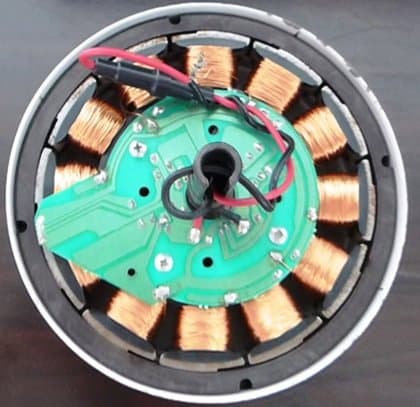

假设我们为吊扇选择了一个24V 2安培的无刷直流电机，如下所示，确保它包含传感器:
为了控制该电机并将其应用到吊扇上，我们可以使用前文提到的50V驱动电路环节，并修改附图以适应吊扇控制参数，如下图所示:
线路图
这个图看起来很简单，你只需要像图中显示的那样，使用一个精心设计的PCB来连接部件。
10K锅是天花板风扇的速度控制旋钮。
零件清单
- C1 = 100µf
- C2 = 100 nF
- C3 = 220 nF
- CBOOT = 220 nF
- COFF = 1 nF
- CPUL = 10 nF
- CREF1 = 33 nF
- CREF2 = 100 nF
- CEN = 5.6 nF
- CP = 10 nF
- D1 = 1 n4148
- D2 = 1 n4148
- Opamp = ic741
- R1 = 5.6 k
- R2 = 1.8 k
- R3 = 4.7 k
- R4 = 1 m
- RDD = 1k
- Ren = 100 k
- RP = 100
- RSENSE = 0.3
- Roff = 33 k
- r = 47 k
- Rh1 rh2 rh3 = 10k
电源:
从上面显示的无刷直流吊扇控制器电路，我们可以理解该电路将需要直流电源来运行，这可以通过任何标准的SMPS单元来实现，最好的例子是你的笔记本电脑充电器，可以有效地用于运行所建议的24 v无刷直流电机，通过给定的控制器电路。
如果您决定自己构建SMPS，您可能可以尝试本文中解释的概念12V, 2安培SMPS电路。
在这里，二次绕组比可以适当地加倍，以得到所需的24V而不是设计中规定的12V。
对于5V电源，可以使用7805 IC级，实现对无刷直流控制卡5V的要求。
结论
使用无刷直流风扇的主要目标是实现无电容电机(或无刷电机)，转子不携带任何绕组，从而确保几乎零摩擦，因此与正常的电容式吊顶风扇单元相比效率极高。你可以使用任何无刷直流电机，用SMPS为直流电路和电机供电。然而，必须指出的是，电机额定更高的电压将提供更高的效率，为这一特殊的应用。
以上是关于制作一个简单的无刷直流吊扇电路的说明，如果您有任何相关的疑问，请通过您的宝贵意见告诉我。
