在本文中，我们讨论了一种电路设计，将有助于优化扭矩的感应电机用于电动汽车，通过分析其电流消耗。
使用IC 555逆变器进行转矩控制
这个设计是专门为电动车设计用于使用感应电动机，因此包括逆变器，用于从电池操作感应电机。

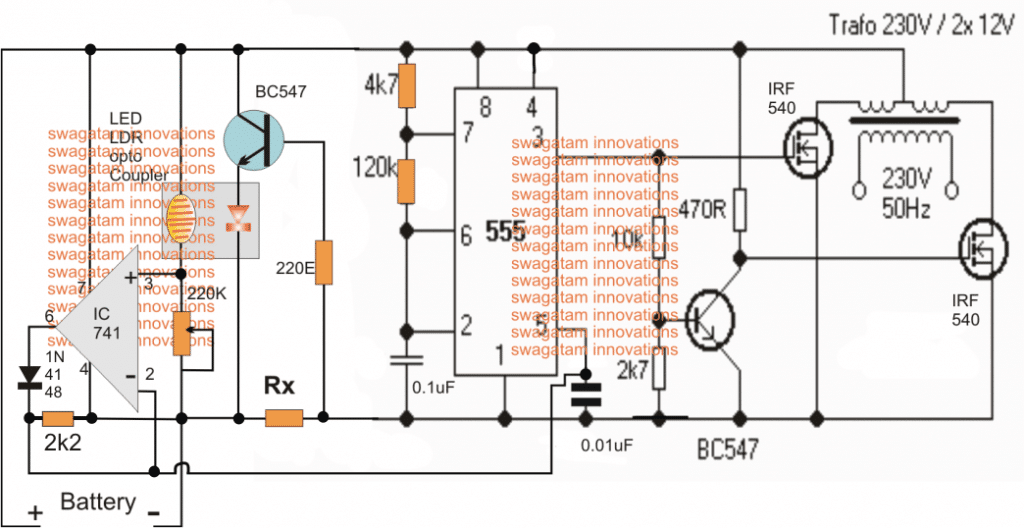

所提出的感应电机自动转矩优化电路如下图所示。因为它是为电动汽车设计的，所以包含了一个逆变器电路，并使用IC 555制造。
IC 555与相关的mosfet和变压器形成一个体面的逆变电路用于从12V或24V电池驱动指定的单相感应电机。对于24V电池，IC部分需要踩踏
通过合适的电压调节器级降至12V。
回到实际的设计，这里我们需要确保与变压器连接的感应电机以较低的速度启动，并在加载时开始获得动量、速度和扭矩。
利用脉宽调制技术
基本上，为了实现这一点，PWM成为最好的技术，在这个设计中，我们也利用了IC 555内置PWM优化特征。我们都知道IC 555的销＃5形成控制电压
输入IC，其响应变化电压，以调整其引脚＃3处的脉冲宽度水平，这意味着针＃5处的较高电位电位，PIN＃3的脉冲宽度得到更宽，并且针对PIN＃5的较低电位。，PIN＃3处的脉冲宽度变窄。
为了将负载规范转换为引脚＃5的变化电压，我们需要一个电路级，该电路级能够将感应电机上的上升负载转换成比例上升的电位
IC 555的PIN＃5的差异
电流限制传感器的作用
这是通过引入电流传感电阻RX.，这将负载绘制的上升电流转换为跨自自身的比例上升势差。
这个电位差被BC547感知，并将数据传输到连接的LED，这实际上是一个LED内部领导/存贷比光电耦合器在家手工制作。
随着LED亮度随着附加负载电流消耗的增加而增加，LDR电阻成比例地下降。
可以看到，LDR在Opamp的非反相输入端形成了潜在分频网络的一部分，因此，当LDR电阻下降时，Opamp 3引脚处的电位上升，这反过来导致Opamp输出端相应升高的电压。
这发生是因为opamp被配置为电压跟随电路，这意味着其引脚＃3处的电压数据将在其输出引脚＃6处精确地复制，并以放大的方式复制。
响应于感应电动机上的上升载荷的Opamp的销＃6处的相应上升电压在IC555的销＃5处馈送上升电位。这反过来导致IC 555的PIN＃3的初始较窄PWM变得更宽。
当这种情况发生时，逆变mosfet开始引导更多的电流到变压器，使感应电机的功率成比例地更高，这个过程使负载运行更大的功率和最优
的性能。
相反一旦负载减少,目前通过处方也减少了降低LED亮度,潜在和放大器输出相应下降,最终导致IC 555缩小其PWM mosfet,减少变压器的电源输入。
使用扭矩优化机的踏车电机
以上解释的感应电机扭矩优化器电路是为电动汽车，但如果您有兴趣操作普通大功率直流电机，如脚踏轧机电机，此时只需将变压器部分消除，直接连接电机，如下图所示:
我相信大家会有很多关心的问题，请大家畅所欲言，提出宝贵意见。我们将尽快答复您所有的相关问题
感谢Uday，是的，该原理也可以用于三相电机，但设计可能会比上面所示的设计更加复杂和详尽
尊敬的先生，我定期阅读您的帖子，并一直在等待您的新帖子
我有一家刺绣店，在我们的地区，也就是克什米尔，经常停电，我使用直流/交流230v电机，通过逆变器运行，但问题是，刺绣器磨损严重，只损耗了大约6个月。
现在我要求自己有没有办法将刷子转换为无刷的东西，而不会导致其瓦数发生任何重大变化。
急切地等待你的回复
Mudasir，你不能将有刷电机转换成无刷电机，因为两者的工作原理完全不同。对于无刷直流电机，您将需要一个无刷直流驱动器和电机，然后配置您的刺绣机制。在我的网站上有很多BLDc驱动器和电路，你可以选择一个，在家里制作，或者甚至更好的从网上商店买一套，购买将比建筑更安全，如果你是一个新人在这些问题上。
感应电机电路转矩优化器，限流电阻的Rx值是多少?如果i电压跑步机为230vdc，则使用2.7hp;应使用第一个电路与变压器，整流输出和使用?
对于230V直流电机，您必须使用第二电路。您只需将电机上部正电线隔离并将其与220V直流连接，并将电路侧连接到下台下降12V
感谢您对我的问题的快速回复，但一个方面是留下联合国的回答。
问题是，在电动机电路图自动扭矩优化器中，如何确定230VDC电源跑步机的电流限制电阻的值。
上述电路为电池操作电路，因此如果您想从您的电源AC 220V插座操作电机，它将不适合您的要求。
相反，您可以简单地使用普通的光调光电路，如下所示：
https://www.homemade-circulay.com/2012/04/how-to-make-simplest-triac-flasher.html.
先生，我以前用过调光开关来控制，但限制是切断电源，让旋钮保持恒定速度，当接通电源时，速度无法维持设定电压。
请，如果你的扭矩优化器可以修改到适合我的要求。限流电阻Rx的值是多少?
Emmanuel，如果您想使用HOME 220V AC使用电机，则无法应用上述设计或可能是需要进行相应修改的设计之一。
先生，我需要跑步机电机的自动速度控制器电路图，规格230Vdc, 2.7Hp, 2线，红色和黑色代码，永磁体。
我可以保持恒定速度
谢谢先生,
我想保持230伏特直流电机的恒定速度，2.7HP。even在关闭时，然后保持速度，让它保持速度。请帮助我使用工作电路图。
如果你关闭电源，将会缺乏电压和速度将下降，没有办法保持恒定，除非使用UPS
如何使用自动扭矩优化电路？在第二个电路中连接继电器，并在常压连接的跑步机电动机正芯片上使用230VDC
请帮助修改电路
请解释清楚你的需求，我不明白!如果你关掉电源，电机转速就会下降。
你的意思是你的电机应该有一个平均速度低于最大速度，通过开关继电器ON/OFf??在这种情况下，为什么不使用调光电路和调整旋钮到一些固定的预定水平。
如果我想修改你们的感应电机自动转矩优化器电路，请告诉我，在电路中使用的组件的价值方面，需要做哪些改变。
电机的容量我在看2.7马力，Rpm 4000,230v，但我在看将Rpm降低到1500 Rpm，电流电阻Rx的值是多少?请用修改过的电路引导我
谢谢提前
上述电路用于当负载增加时增加RPM，它不用于减少RPM
如果您的要求正在减少RPM，那么您可以简单地使用TRIAC调光器开关类型。
