本文介绍了一种简单的自动红外控制楼梯灯电路，该电路仅在行人在场时打开，并在使用者离开走廊时在预定的延迟后自动关闭。这个想法是斯利拉姆提出的。

技术规格

海，最近我在搜索自动马达电路的时候，看到了你的博客。你做得很好。现在我关注你的博客。我计划在我的房子楼梯上装一个自动楼梯灯。

但是我没有足够的知识来制作一个自己的电路。我在网上找不到我需要的电路。所以我需要你的帮助，根据我的规格设计一个电路。规格如下:——

该电路可以工作在5v直流。一个电路应该包含两个传感器。一个传感器固定在第一个楼梯上，另一个固定在最后一个楼梯上。

电路中应该有一个继电器，输出220v Ac，这样我就可以在电路中连接一个CFL灯泡。如果我穿过任何一个传感器意味着灯泡应该发光2分钟，它应该关闭。

另一件事是，假设我穿过任何一个传感器，灯泡开始发光2分钟。在那2分钟内，如果我穿过另一个传感器，意味着时间应该重置为2分钟，灯泡应该发光2分钟多，它应该关闭。

当时间重新设定时，灯泡不应闪烁。然后应该有一个超驰开关开关手动打开灯泡(像SPDT开关，向上表示传感器，中心关闭，向下表示手动打开灯泡)。我希望你能帮助我。

该项目的主要目的是通过使用配备智能自动传感器的照明系统来节省不必要的电力浪费，具体解释如下:

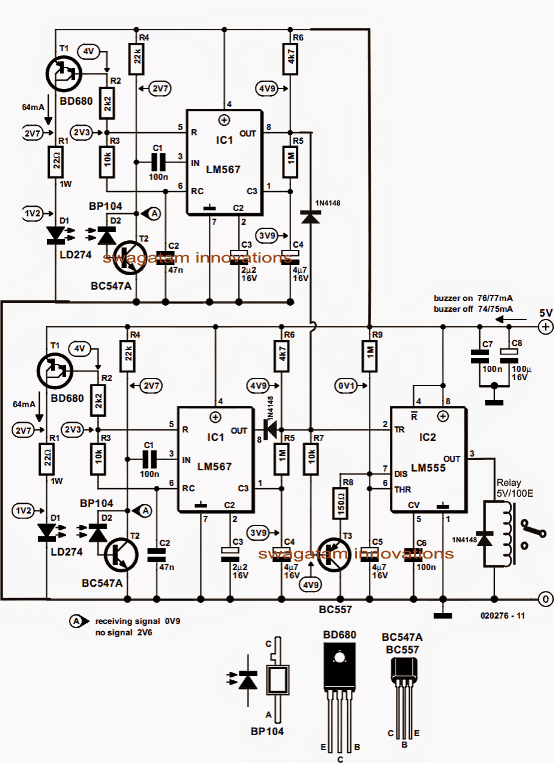

如下图所示，所提出的自动红外楼梯灯的电路思想基本上由两个精确的接近传感器级组成，它们相互耦合以执行上述动作。

每个接近传感器包括IC LM567频率解码芯片，该芯片与相应的R3/C2网络设置的特定频率相匹配。

每个ic被锁定在这些设置的频率上，这些频率也成为各自ic的发射频率。

上述设置的频率驱动相关的红外光电二极管，后者发射编码的红外波，用于探测障碍物或人的运动通过首选区域。

在探测到“障碍”时，红外波从物体反射回来，并由另一个光电二极管接收定位为最佳的程序。

由于接收到的红外波被IC设置为正确的指定频率，所以D2接收到的信号很容易被IC接受，从而使其引脚随响应降低。

从任一LM567芯片的引脚8的低响应馈电到IC 555单稳多谐振荡器(MMV)电路的触发引脚2。

MMV响应触发器，激活其输出到一个高压，迫使连接的继电器开关自身和连接的负载跨触点。

可以适当地选择R9/C5，以获得继电器ON状态和灯所需的延迟量。

T3确保MMV定时只有在人消失后才会启动，这确保了只要是在有人的情况下，灯光就不会熄灭。

对应的LM567 ic的左侧的两个传感器模块可以部署在楼梯的两端，如建议的那样，以实现所需的程序。
