这里提供的两个简单的手指第一指示电路，可用于在问答比赛的4名参赛者中，指示哪一位首先按下答案键。
我们都有可能见过著名的游戏节目《谁想成为百万富翁”和许多类似的智力竞赛节目,在初始阶段的参与者被要求进行一个小测试中,参与者被问到一个问题,和成员的回答首先按蜂鸣器有机会占据了“热座位”。
好吧，每个人可能没有那么幸运地进入这样的游戏节目，但你肯定可以享受制作和玩这个小最快的手指第一决定电路就在你的家里。电路非常简单，只使用了几个集成电路和一些led。
设计#1使用IC 74122
在一个“专业”测试游戏中，我们可能需要某种形式的电子探测器，以准确检测最快按下蜂鸣器按钮的候选人和第一个回答问题的候选人。
简单最快的手指第一电路使用IC 74122如下所示的设计，以实现提出的任务。
电路描述
按键式S5是由答题师傅控制的一个按钮。
只要测试主持人保持按下这个按钮，所有的LED指示灯阶段仍然是禁用的。当他松开S5的时候，所有剩余的电路和相关的按钮就会被激活。
考生按下指定的按钮(S1-S4)，就会触发与该按钮相连的单稳态(IC1 -IC4)阶段。
单稳态开关分别在指示灯LED上，同时通过N1阻断其他三个单稳态开关。
单稳态保持禁用的时间约为8秒，在此延迟后指示灯关闭，允许其他候选人恢复最快的手指第一游戏。当他需要的时候，或者当需要“覆盖”S5按钮的时候，测试大师可以重置所有的单稳态。

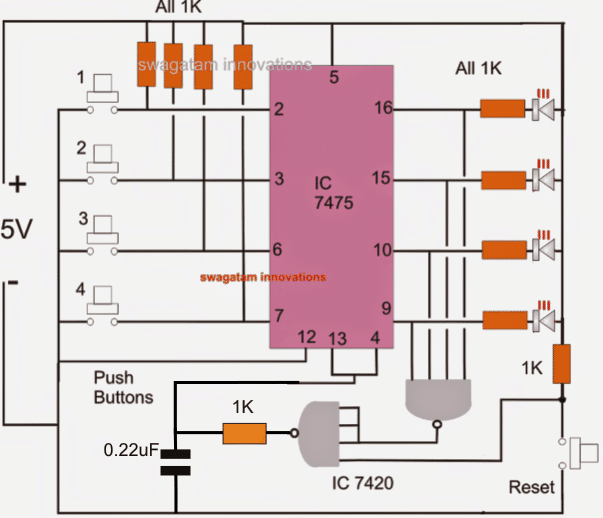

设计#2使用IC 7475
在第二种设计中，在IC 7475的输入端放置了4位具有互补输出的双稳态锁存器。
首先按下的按钮，触发IC 7475的相关输出，这反过来提示IC 7420立即解除从其他按钮的其他输入，使整个系统不活动，除了有第一个触发器通过按钮。
有关触发锁存器的输出点亮相关的LED，指示最先按下的按钮编号。
这是一个简单的游戏电路，可以由所有的电子爱好者和学校的孩子。
IC 7420的Pinout细节
嗨
你好朋友
下面的组合是否正确?
(7420) 1-2-4至8 (7420)
(7420) 5至(复位按钮)
(7420) 6至13-4 (7475)
(7420) 9至9 (7475)
(7420) 10至10 (7475)
(7420) 12至15 (7475)
(7420) 13至16 (7475)
非常感谢ヅ
是的，我觉得还行。
你好朋友
漂亮和简单的电路，“第二”…
我想把它做成……
但是我不能把IC 7420的编号连接到其他的吗?
问候ヅ
谢谢朋友，我已经在帖子的最后更新了IC 7420的pinout细节，你可以相应的连接它们。
