该帖子通过适当的图表和公式介绍驻极体麦克风器件如何工作。
什么是麦克风
麦克风是一种将微弱的声音振动转化为微小电脉冲的设备，然后通过扬声器上的功率放大器放大，从而实现更大的声音再现。
电子电路中最常见和最通用的传声器是驻极体传声器。
这些麦克风的尺寸是微型，极其敏感，并且能够从所有角度捕获或响应来自所有角度的声音振动，这是完整的360度角度。
驻极体麦克风是如何工作的
- 驻极体麦克风主要由隔膜，几个电极和内置的JFET组成。
- 隔膜由薄的铁氟龙材料制成，并且也称为“驻极体”，因此称为“驻极体”。
- 该驻极体具有固定电荷(C)，并嵌入在两个电极之间。
- 驻极体与两个电极采用敏感可变电容的形式，其外表面对声音振动作出响应，使两个电极的电容变化。
- 声波以空气压力的形式移动其中一个电极，使其朝向MIC的开口一侧，在电容板上引起有效的变化。
- 麦克风的变化电容的瞬时值与击中该瞬时驻极的声压成正比。
麦克风电容计算
如前所述，由于聚四氟乙烯材料上的电荷值是固定的，因此MIC电容器之间产生的电位差等于该值，可以用以下公式表示:
看过Q =的简历了
Q是电荷(在驻极体中是固定的)
C表示电容，V表示两电极之间发展的电压水平或电位差。
上面的讨论意味着驻极体麦克塞型MIC的内部施工表现得像AC耦合电压源。
大多数驻极体MIC都有一个内置的JFET，其栅极与驻极体电容连接，形成MIC的电容缓冲器。
由于电容器的电荷被固定，因此该缓冲区需要具有非常高的阻抗，并且正是使用JFET的原因。
下图显示了一个典型驻极体麦克风的基本内部布线布局。
击中驻极体电容器的声音振动改变其电容，产生JFET栅的调制电压，表示为Vg．
该调制改变了JFET的漏极/源极的电流流动模式，表示为imiC.．
稳定电阻RG还可以看到内部连接在内部跨越JFET的栅极和源极，确保该电阻具有极高的值，以避免JFET门的驻极体输出。
驻塞型MIC内部结构的剖视图
下图显示了驻极体MIC的剖面图。
其中一个电极是通过在带电聚合物薄膜上金属化其层而形成的。
通过金属垫圈将该金属化层与MIC的情况连接。
MIC的外壳依次与内部JFET的源引线连接。
通过使用背面金属板制造另一电容器板或第二电极，可以通过塑料洗衣机从金属化层膜中分离出来。然后将该板与JFET的栅极端子连接
声波击中这个平板会在其上产生一个应变级，从而改变电容电极之间的距离，并在它们之间产生等效电位差。
JFET的漏极漏极的这种变化电压用作随后的前置放大器电路级的输出，其进一步将其放大到可以通过扬声器再现的电平，并且可以听到声波的放大版本。
驻极体MIC的内部组成

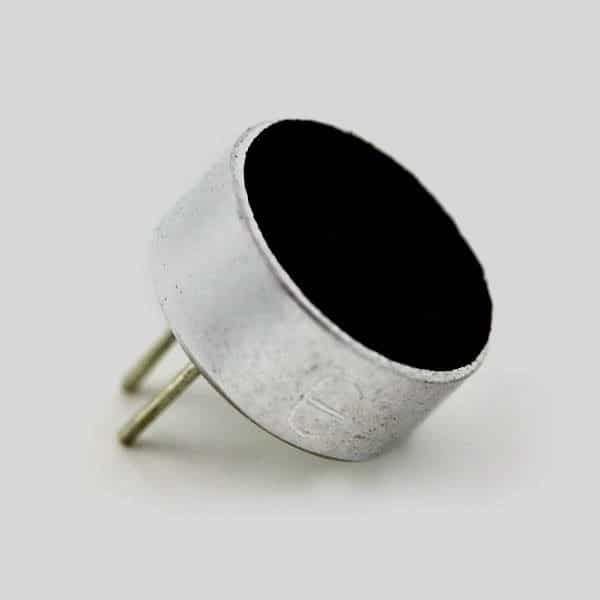

以下图像显示了典型的驻极体麦克塞麦克的实际部件
如果你有更多关于驻极体麦克风如何工作的问题，请不要犹豫通过评论提出。
有趣的。这真的很重要。当读取驻极体麦克风胶囊数据表时，有“这是-58 dB型号”等。看起来所有的电子麦克风都非常相似。差异仅是尺寸和频率区域。但是看这个“分贝价值”是最重要的。什么意思？例如。如果我制作任何放大器，我如何使用这些信息，如果我想准确和设计所有使用“科学”？
谢谢，分贝在所有Eletret麦克雷特麦克风数据表中似乎几乎相同，所以我不确定如何如此至关重要。我认为偏置电阻决定可以轻松调整的麦克风的灵敏度水平。
伟大的文章。
你能详细说明一下全方位麦克风和单向麦克风在结构上的区别吗?
谢谢,
特里
谢谢你喜欢这篇文章。我还没有研究提到的主题，但我将尝试调查它，并在这里更新信息，很快
我该怎么做到重新安置其中一个（使用什么是使用的AMP电路以及输出信号需要的样子）

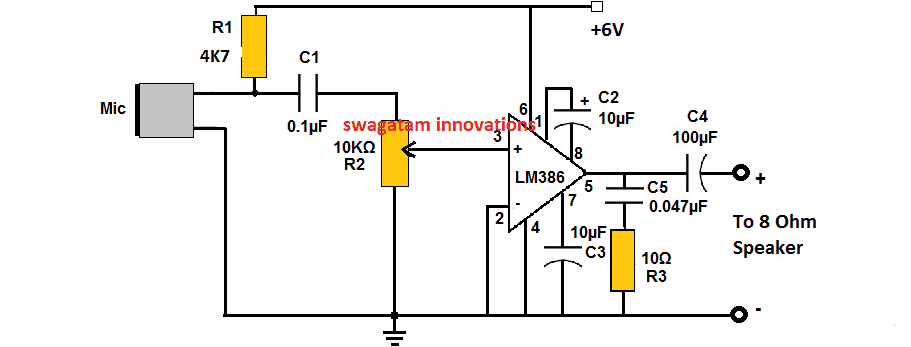

这是一个使用驻极体MIC的例子。输出将是输入AC的放大版本
https://www.homemade-circulay.com/wp-content/uploads/2012/08/mic2bamp2blm386.png.
谢谢
所以我可以达到麦克风胶囊，并用带有3.5mm插头的电缆加入带麦克风的电路
是的，这是可能的。
