电源中的纹波电流是什么

该柱子有关电源电路中的纹波电流的说明，导致它以及如何使用平滑电容来减少或消除它。

电源电路中的波纹是什么

在所有AC到直流电源中，通过通过平滑电容整流AC输入电源和滤波来获取DC输出。

虽然这一过程将交流电清洗成几乎纯直流电，但在直流电中总有一小部分多余的剩余交流电，这种在直流电中不需要的干扰称为纹波电流或纹波电压。

这种剩余的DC中的不需要的AC含量主要是由于整流DC的过滤或抑制不足，或者有时由于一些其他复杂现象，例如来自与电源相关的电感或电容负载的反馈信号，或者也可以是来自高频信号的反馈信号处理单位。

上述解释的剩余纹波因子(γ.技术上被定义为实际纹波电压的根均线（RMS）幅度与电源输出的直流线路中引入的绝对量的比率，并且通常以百分比表示。

纹波系数表达

还存在一种表达纹波因子的替代方法，这是通过峰值到峰值电压值。通过使用示波器，此方法似乎更容易表达和测量，并且可以通过可用公式轻松评估。

在我们理解评估直流电纹波含量的公式之前，首先重要的是理解使用整流二极管和电容器将交流电转换为直流电的过程。

通常用由四个二极管组成的桥式整流器将交流电转换成全波直流电。

然而，即使在整流之后，由于在直流中仍然存在较大的峰到峰电压(深谷)，所产生的直流可能会有巨大的纹波。这是因为整流器的功能仅限于将AC的负循环转换为如下所示的正循环。

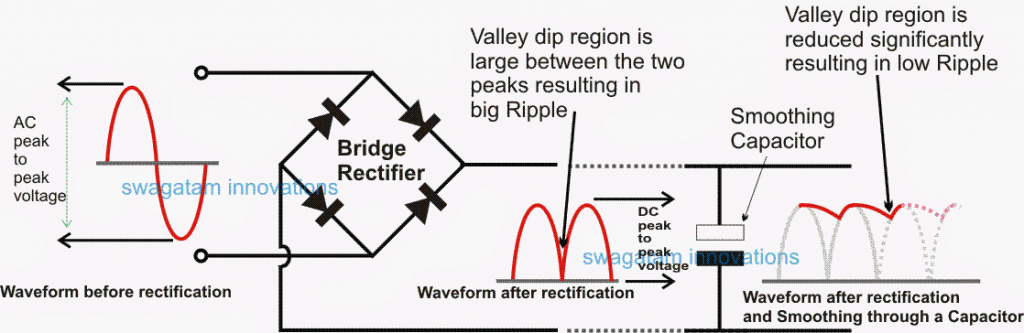

波痕谷图

每个整流半周期之间的持久性深谷引入了最大纹波，只能通过在桥式整流器的输出中添加滤波电容来解决。

山谷和峰值周期之间的这个大的峰到峰电压是平滑或补偿使用滤波电容或桥式整流器的输出平滑电容。

滤波器电容的功能

该平滑电容器也称为储液电容器，因为它像储液器箱一样起作用，并且在整流电压的峰值周期内存储能量。

滤波电容器存储在矫正峰值电压和电流峰值周期,同时也收到的负载峰值功率在这些周期,然而在这些周期的下降边缘或在山谷,电容器立刻踢回存储能量负载,确保补偿的负载与没有电容器的实际纹波相比，允许负载接收一个相当一致的直流，峰值到峰值纹波减小。

循环继续，因为电容器在这个过程中充电和放电，试图最小化连接负载的实际峰对峰纹波含量的差异。

平滑效率取决于负载电流

电容器的上述平滑效率很大程度上依赖于负载电流，增加了电容器的平滑能力就会成比例地降低，这就是为什么在电源中，负载越大，对平滑电容的要求也就越大。

上面的讨论解释了DC电源中的纹波以及通过在桥式整流器之后插入平滑电容来说如何减小它。

在下一篇文章中，我们将学习如何计算纹波电流或简单地通过平滑电容器的关联来计算直流内容的峰峰差。

换句话说，我们会学习如何计算正确或最佳电容值使直流电源中的纹波降低到最低水平。
